Routing Dynamic
Routing adalah mekanisme di mana sebuah mesin bisa menemukan untuk kemudian berhubungan dengan mesin lain. Diperlukan sebuah proses routing (distro BSD mendukung dengan routing daemon standar routed atau misal gated dalam hal yang lebih kompleks), atau secara mudah router dapat dikatakan, menghubungkan dua buah jaringan yang berbeda tepatnya mengarahkan rute yang terbaik untuk mencapai network yang diharapkan. Dalam implementasinya, router sering dipakai untuk menghubungkan jaringan antar lembaga atau perusahaan yang masing-masing telah memiliki jaringan dengan network id yang berbeda. Contoh lainnya yang saat ini populer adalah ketika suatu perusahaan akan terhubung ke internet. Maka router akan berfungsi mengalirkan paket data dari perusahaan tersebut ke lembaga lain melalui internet, sudah tentu nomor jaringan perusahaan tersebut akan berebeda dengan perusahaan yang dituju.
Jadi Routing dinamis merupakan routing protocol digunakan untuk menemukan network serta untuk melakukan update routing table pada router. Routing dinamis ini lebih mudah daripada menggunakan routing statis dan default, akan tetapi ada yang perbedaan dalam proses-proses di CPU router dan penggunaan bandwidth dari link jaringan.
Maka Router Dinamis adalah Router yang me-rutekan jalur yang dibentuk secara otomatis oleh router itu sendiri sesuai dengan konfigurasi yang dibuat. Jika ada perubahan topologi antar jaringan, router otomatis akan membuat ruting yang baru.
Routing Protokol
Routing protocol adalah komunikasi antara router-router. Routing protocol mengijinkan routerrouter untuk sharing informasi tentang jaringan dan koneksi antar router. Routing Protocol adalah protocol yang digunakan dalam dynamic routing. Secara umum, dynamic routing protocol terbagi atas tiga kategori:
1. Distance Vector
Distance vector berarti bahwa routing protocol ini dalam menetapkan jalur terbaik (the best path) hanya melibatkan jumlah hop saja (hop count) untuk me-route paket data dari satu alamat network ke alamat network tujuan. Routing protocol ini tidak bisa menganalisis bandwidth. Yang tergolong kategori ini antara lain RIPv1, RIPv2, dan IGRP (Interior Gateway Routing Protocol). Secara umum, yang tergolong dalam kategori ini adalah routing protocol klasik.
2. Link-state
Link-state merupakan routing protocol yang lebih modern dibanding distance vector. Routing protocol ini selain melibatkan hop count juga melibatkan kapasitas bandwidth jaringan, serta parameter-parameter lain dalam menentukan the best path-nya dalam aktivitas routing. Contohnya adalah Open Shortest Path First (OSPF).
3. Hybrid
Kategori ini hadir setelah Cisco System membuat routing protocol EIGRP (Enhanced Interior Gateway Routing Protocol) yang merupakan pengembangan dari IGRP klasik yang bersifat open standar. EIGRP cisco ini bersifat proprietary, hanya akan berfungsi optimal jika seluruh device router yang digunakan bermerk cisco. Kategori ini diklaim memiliki kelebihan yang ada baik pada Distance Vector dan juga Link-State.
Aktifitas Dynamic Router Protokol
1. Automatic Network Discovery
Memelihara dan meng-update tabel routing- automatic network discovery. Network discovery adalah kemampuan routing protokol untuk membagi informasi tentang jaringan dengan router lainnnya dengan menggunakan routing protokol yang sama. daripada mengkonfigurasi router secara static, routing dinamik dapat secara otomatis membaca jaringannya dari router-router lainnya. pemilihan jalur terbaik pada setiap jaringan terdapat pada tabel routing dengan menggunakan routing dinamik.
2. Maintaining routing tables
Setelah mengenal jaringannya, routing dinamik akan selalu meng-update dan menentukan jalur-jalurnya pada tabel routing. Routing dinamik tidak hanya membuat jalur terbaik ke jaringan yang berbeda, routing dinamik juga akan menentukan jalur baru yang baik jika tujuannya tidak tersedia (jika topologinya berubah), untuk ini, routing dinamik mempunyai keuntungan lebih dari routing static. router yang menggunakan dinamic routing akan secara otomatis membagi informasi routingnya kepada router yang lain dan menyesuaikan dengan topologi yang berubah tanpa pengaturan dari seorang admin jaringan.
Kategori Protokol Routing
Ada dua kategori protokol routing yaitu Interior Gateway Protocol (IGP) dan Exterior Gateway Protocol (EGP). Interior Gateway Protocol merupakan protokol routing yang menangani routing jaringan internet dalam suatu autonomous system. Exterior Gateway Protocol merupakan protocol routing yang menangani routing jaringan internet antar automous system. Exterior Gateway Protocol diperlukan karena Interior Gateway Protocol tidak dirancang untuk suatu jaringan yang sangat besar sehingga jaringan internet perlu dibentuk ke dalam suatu hirarki dengan membagi jaringan internet tersebut ke dalam autonomous systems. Autonomous System (AS) secara umum didefinisikan sebagai jaringan internet yang berada dalam satu kendali administrasi dan teknis.
IP routing dynamic
Ada beberapa routing dinamic untuk IP,dibawah ini adalah dinamik routing yang sering digunakan :
1. RIP
RIP : Routing Information Protocol. Distance vector protocol – merawat daftar jarak tempuh ke network-network lain berdasarkan jumlah hop, yakni jumlah router yang harus lalui oleh paket-paket untuk mencapai address tujuan. RIP dibatasi hanya sampai 15 hop. Broadcast di-update dalam setiap 30 detik untuk semua RIP router guna menjaga integritas. RIP cocok dimplementasikan untuk jaringan kecil.
RIP mengirim routing table yang lengkap ke semua interface yang aktif setiap 30 detik. RIP hanya menggunakan jumlah hop untuk menentukan cara terbaik ke sebuah network remote, tetapi RIP secara default memiliki sebuah nilai jumlah hop maksimum yg diizinkan, yaitu 15, berarti nilai 16 tidak terjangkau (unreachable). RIP bekerja baik pada jaringan kecil, tetapi RIP tidak efisien pada jaringan besar dengan link WAN atau jaringan yang menggunakan banyak router.
RIP v1 menggunakan clasfull routing, yang berarti semua alat di jaringan harus menggunkan subnet mask yang sama. Ini karena RIP v1 tidak mengirim update dengan informasi subnet mask di dalamnya. RIP v2 menyediakan sesuatu yang disebut prefix routing, dan bisa mengirim informasi subnet mask bersama dengan update-update dari route. Ini disebut classless routing.
Rip terbagi 2 yaitu:
1. rip versi 1 merupakan bagian dari distance vektor yang mencari hop terpendek atau router terbaik,rip versi 1 juga merupakan class pul routing.
2. rip versi 2 merupakan bagian dari distance vektor yang mencari hop terpendek atau router terbaik,rip versi2 juga merupakan class list routing.
RIP memiliki beberapa keterbatasan, antara lain:
1. METRIC: Hop CountRIP menghitung routing terbaik berdasarkan hop count dimana belum tentu hop count yang rendah menggunakan protokol LAN yang bagus, dan bisasaja RIP memilih jalur jaringan yang lambat.
2. Hop Count Limit RIP tidak dapat mengatur hop lebih dari 15. Hal ini digunakan untuk mencegah loop pada jaringan.
3. Classful Routing Only RIP menggunakan classful routing ( /8, /16, /24 ). RIP tidak dapat mengatur classless routing.
Kelebihan:
1. RIP menggunakan metode Triggered Update. RIP memiliki timer untuk mengetahui kapan router harus kembali memberikan informasi routing. Jika terjadi perubahan pada jaringan, sementara timer belum habis, router tetap harus mengirimkan informasi routing karena dipicu oleh perubahan tersebut (triggeredupdate)Mengatur routing menggunakan RIP tidak rumit dan memberikan hasil yangcukup dapat diterima, terlebih jika jarang terjadi kegagalan link jaringan
Kekurangan:
1. Jumlah host Terbatas. RIP tidak memiliki informasi tentang subnet setiap route.RIP tidak mendukung Variable Length Subnet Masking (VLSM). Ketika pertama kali dijalankan hanya mengetahui cara routing ke dirinya sendiri (informasi lokal) dan tidak mengetahui topologi jaringan tempatnya berada.
2. OSPF
OSPF : Open Shortest Path First. Link state protocol—menggunakan kecepatan jaringan berdasarkan metric untuk menetapkan path-path ke jaringan lainnya. Setiap router merawat map sederhana dari keseluruhan jaringan. Update-update dilakukan via multicast, dan dikirim. Jika terjadi perubahan konfigurasi. OSPF cocok untuk jaringan besar.
OSPF adalah sebuah protocol standar terbuka yg telah dimplementasikan oleh sejumlah vendor jaringan. Jika Anda memiliki banyak router, dan tidak semuanya adalah cisco, maka Anda tidak dapat menggunakan EIGRP, jadi pilihan Anda tinggal RIP v1, RIP v2, atau OSPF. Jika itu adalah jaringan besar, maka pilihan Anda satu-satunya hanya OSPF atau sesuatu yg disebut route redistribution-sebuah layanan penerjemah antar-routing protocol.
OSPF bekerja dengan sebuah algoritma yang disebut algoritma Dijkstra. Pertama sebuah pohon jalur terpendek (shortest path tree) akan dibangun, dan kemudian routing table akan diisi dengan jalur-jalur terbaik yg dihasilkan dari pohon tesebut. OSPF hanya mendukung routing IP saja.
Kelebihan :
1. Tidak menghasilkan routing loop mendukung penggunaan beberapa metric sekaligus dapat menghasilkan banyak jalur ke sebuah tujuan membagi jaringan yang besar mejadi beberapa area. Waktu yang diperlukan untuk konvergen lebih cepat
Kekurangan : Membutuhkan basis data yang besar. Lebih rumit
3. IGRP
IGRP merupakan distance vector IGP. Routing distance vector mengukur jarak secara matematik. Pengukuran ini dikenal dengan nama distance vector. Router yang menggunakan distance vector harus mengirimkan semua atau sebagian table routing dalam pesan routing update dengan interval waktu yang regular ke semua router tetangganya.
Isi dari informasi routing adalah: Identifikasi tujuan baru, dan Mempelajari apabila terjadi kegagalan.
IGRP adalah routing protokol distance vector yang dibuat oleh Cisco. IGRP mengirimkan update routing setiap interval 90 detik. Update ini advertise semua jaringan dalam AS.
Kunci desain jaringan IGRP adalah:
1. Secara otomatis dapat menangani topologi yang komplek,
2. Kemampuan ke segmen dengan bandwidth dan delay yang berbeda,
3. Skalabilitas, untuk fungsi jaringan yang besar.
Secara default, IGRP menggunakan bandwidth dan delay sebagai metric. Untuk konfigurasi tambahan, IGRP dapat dikonfigurasi menggunakan kombinasi semua varibel atau yang disebut dengan composite metric. Variabel-variabel itu misalnya: bandwidth, delay, load, reliability.
IGRP yang merupakan contoh routing protokol yang menggunakan algoritma distance vector yang lain. Tidak seperti RIP, IGRP merupakan routing protokol yang dibuat oleh Cisco. IGRP juga sangat mudah diimplementasikan, meskipun IGRP merupakan routing potokol yang lebih komplek dari RIP dan banyak faktor yang dapat digunakan untuk mencapai jalur terbaik dengan karakteristik sebagai berikut:
1. Protokol Routing Distance Vector.
2. Menggunakan composite metric yang terdiri atas bandwidth, load, delay dan reliability.
3. Update routing dilakukan secara broadcast setiap 90 detik.
Tujuan dari IGRP yaitu:
1. Penjaluran stabil dijaringan kompleks sangat besar dan tidaka ada pengulangan penjaluran.
2. Overhead rendah, IGRP sendiri tidak menggunakan bandwidth yang diperlukan untuk tugasnya.
3. Pemisahan lalu lintas antar beberapa rute paralel.
4. Kemampuan untuk menangani berbagai jenis layanan dengan informasi tunggal.
5. Mempertimbangkan menghitung laju kesalahan dan tingkat lalu lintas pada alur yang berbeda.
Kelebihan : support = 255 hop count.
Kekurangan : Jumlah Host terbatas
4. EIGRP
EIGRP (Enhanced Interior Gateway Routing Protocol) adalah routing protocol yang hanya di adopsi oleh router cisco atau sering disebut sebagai proprietary protocol pada cisco. Dimana EIGRP ini hanya bisa digunakan sesama router cisco saja.
EIGRP sering disebut juga hybrid-distance-vector routing protocol, karena EIGRP ini terdapat dua tipe routing protocol yang digunakan, yaitu: distance vector dan link state.EIGRP dan IGRP dapat di kombinasikan satu sama lain karena EIGRP adalah hanya pengembangan dari IGRP. Dalam perhitungan untuk menentukan path/jalur manakah yang tercepat/terpendek, EGIRP menggunakan algortima DUAL (Diffusing-Update Algorithm) dalam menentukannya.
EIGRP mempunyai 3 table dalam menyimpan informasi networknya:
1. neighbor table,
2. topology table,
3. routing table
EIGRP menggunakan protokol routing enhanced distance vector, dengan karakteristik sebagai berikut:
1. Menggunakan protokol routing enhanced distance vector.
2. Menggunakan cost load balancing yang tidak sama.
3. Menggunakan algoritma kombinasi antara distance vector dan link-state.
4. Menggunakan Diffusing Update Algorithm (DUAL) untuk menghitung jalur terpendek.
Kelebihan : melakukan konvergensi secara tepat ketika menghindari loop. Memerlukan lebih sedikit memori dan proses. Memerlukan fitur loop avoidance.
Kekurangan : Hanya untuk Router Cisco.
5. BGP
BGP : Border Gateway Protocol atau yang sering disingkat BGP merupakan salah satu jenis routing protocol yang ada di dunia komunikasi data. Sebagai sebuah routing protocol, BGP memiliki kemampuan melakukan pengumpulan rute, pertukaran rute dan menentukan rute terbaik menuju ke sebuah lokasi dalam jaringan. Routing protocol juga pasti dilengkapi dengan algoritma yang pintar dalam mencari jalan terbaik. Namun yang membedakan BGP dengan routing protocol lain seperti misalnya OSPF dan IS-IS ialah, BGP termasuk dalam kategori routing protocol jenis Exterior Gateway Protocol (EGP). BGP merupakan distance vector exterior gateway protocol yang bekerja secara cerdas untuk merawat path-path ke jaringan lainnya. Up date-update dikirim melalui koneksi TCP.
Kelebihan : Sangat sederhana dalam instalasi.
Kekurangan ; Sangat terbatas dalam mempergunakan topologi.
IS-IS (Intermediate System-to-Intermediate System)
IS-IS adalah Organisasi Internasional untuk Standarisasi (ISO) spesifikasi router dinamis. IS-IS digambarkan dalam ISO/IEC 10589 IS-IS jaringan protokol router antar jaringan Negara yang berfungsi sebagai informasi jaringan Negara. Melalui jaringan tersebut untuk membikin sebuah topologi jaringan. IS-IS maksud utamanya untuk penghubung OSI paket dari CNLP (connectionless Network Protokol) tapi telah mempunyai kapasitas untuk menghubungkan paket IP. Ketika paket IP terintegrasi dalam IS-IS menyediakan kemampuan untuk menghubungkan protokol luar dari OSI family seperti IP. Serupa dengan OSPF, IS-IS didirikan sebuah arsitektur hierarki dari jaringan tersebut. IS-IS menghasilkan dua tingkatan level, level (1) untuk dalam area dan level (2) untuk antar area.
IS-IS dibedakan antara penghubung L1 dan L2. suatu router dinamakan IS dalam IS-IS. L1 IS-IS mengkomunikasikan dengan L1 IS yang lainnya didaerah yang sama. Jalur L2 IS – IS diantara area L1 dan bentuk dari sebuah backbone routing intra domain. Hierarki routing disederhakan design backbone karena L1 IS-IS hanya menginginkan untuk mengetahui bagaimana mendapatkan L2 IS – IS terdekat. Dalam IS-IS, suatu router biasanya disebut Intermediate System (IS) PC, workstation, serta servers dan End System (ES).
Perbandingan routing static dan dinamic
Static Routingr meneruskan paket dari sebuah network ke network yang lainnya berdasarkan rute (catatan: seperti rute pada bis kota) yang ditentukan oleh administrator. Rute pada static routing tidak berubah, kecuali jika diubah secara manual oleh administrator.
Kekurangan dan kelebihan static routing:
Menggunakan next hop
Kelebihan: Dapat mencegah trjadinya eror dalam meneruskan paket ke router tujuan apabila router yang akan meneruskan paket memiliki link yang terhubung dengan banyak router.itu disebabkan karena router telah mengetahui next hop, yaitu ip address router tujuan.
Kekurangan: Static routing yang menggunakan next hop akan mengalami multiple lookup atau lookup yg berulang. lookup yg pertama yang akan dilakukan adalah mencari network tujuan,setelah itu akan kembali melakukan proses lookup untuk mencari interface mana yang digunakan untuk menjangkau next hopnya.
Menggunakan exit interface
Kelebihan: Proses lookup hanya akan terjadi satu kali saja ( single lookup ) karena router akan langsung meneruskan paket ke network tujuan melalui interface yang sesuai pada routing table.
Kekurangan: Kemungkinan akan terjadi eror keteka meneruskan paket. jika link router terhubung dengan banyak router, maka router tidak bisa memutuskan router mana tujuanya karena tidak adanya next hop pada tabel routing. karena itulah, akan terjadi eror.
Routing static dengan menggunakan next hop cocok digunakan untuk jaringan multi-access network atau point to multipoint sedangkan untuk jaringan point to point, cocok dengan menggunakan exit interface dalam mengkonfigurasi static route.
Recursive route lookup adalah proses yang terjadi pada routing tabel untuk menentukan exit interface mana yang akan digunakan ketika akan meneruskan paket ke tujuannya.
Dynamic Routingr mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket dari sebuah network ke network lainnya. Administrator tidak menentukan rute yang harus ditempuh oleh paket-paket tersebut. Administrator hanya menentukan bagaimana cara router mempelajari paket, dan kemudian router mempelajarinya sendiri. Rute pada dynamic routing berubah, sesuai dengan pelajaran yang didapatkan oleh router.Apabila jaringan memiliki lebih dari satu kemungkinan rute untuk tujuan yang sama maka perlu digunakan dynamic routing. Sebuah dynamic routing dibangun berdasarkan informasi yang dikumpulkan oleh protokol routing. Protokol ini didesain untuk mendistribusikan informasi yang secara dinamis mengikuti perubahan kondisi jaringan. Protokol routing mengatasi situasi routing yang kompleks secara cepat dan akurat. Protokol routng didesain tidak hanya untuk mengubah ke rute backup bila rute utama tidak berhasil, namun juga didesain untuk menentukan rute mana yang terbaik untuk mencapai tujuan tersebut.
Sumber :
http://exabyte.blogdetik.com/2008/06/12/beda-statik-routing-dan-dynamic-routing/
http://d3tkjuntad.cyberfreeforum.com/tugas-dan-informasi-f5/tugas-ccna-40-t394.htm
http://ekoari.blog.uns.ac.id/files/2009/04/dynamic-routing.pdf
Selasa, 26 Juli 2011
Router Static
Routing adalah suatu protokol yang digunakan untuk mendapatkan rute dari satu jaringan ke jaringan yang lain. Rute ini disebut dengan route dan informasi route secara dinamis dapat diberikan ke router yang lain ataupun dapat diberikan secara statis ke router lain.
Konsep dasar dari routing adalah bahwa router meneruskan paket-paket IP berdasarkan pada IP address tujuan yang ada dalam header IP paket. Dia mencocokkan IP address tujuan dengan routing table dengan harapan menemukan kecocokan entri; suatu entri yang menyatakan kepada router ke mana paket selanjutnya harus diteruskan. Jika tidak ada kecocokan entri yang ada dalam routing table, dan tidak ada default route, maka router tersebut akan membuang paket tersebut. Untuk itu adalah sangat penting untuk mempunyai isian routing table yang tepat dan benar.
Agar isian pada tabel routing tepat dan benar, maka perlu bantuan dari adminstrator untuk mengisikannya, oleh karena itu routing static adalah pilihan tepat untuk membangun sebuah jaringan, terutama untuk jaringan berskala kecil.
1. Router
Router adalah perangkat yang akan melewatkan paket IP dari suatu jaringan ke jaringan yang lain, menggunakan metode addressing dan protokol tertentu untuk melewatkan paket IP dari satu jaringan ke jaringan lain yang mungkin memiliki banyak jalur di antara keduanya.
Router-router yang saling terhubung dalam jaringan internet turut serta dalam sebuah algoritma routing terdistribusi untuk menentukan jalur terbaik yang dilalui paket IP dari sistem ke sistem lain. IP tidak mengetahui jalur keseluruhan menuju tujuan setiap paket. IP routing hanya menyediakan IP address dari router berikutnya yang menurutnya lebih dekat ke host tujuan.
PC Router adalah Personal Computer (PC) yang digunakan sebagai router (routing) biasanya yang digunakan adalah PC – multihomed, yaitu komputer yang memiliki lebih dari 1 NIC (Network Interface Card).
2. Routing
Routing (perutean) merupakan cara bagaimana suatu trafik atau lalu lintas dalam jaringan dapat menentukan lokasi tujuan dan cara tercepat menuju ke tujuan tersebut sesuai dengan alamat IP yang diberikan. Perutean dapat dibagi menjadi dua jenis, yaitu: static route dan dynamic route. Penggunaan default gateway dan static route dapat disesuaikan dengan kebutuhan pada saat mendesain suatu jaringan, apakah route yang dibuat bersifat kompleks atau sederhana. Untuk desain route sederhana, kemungkinan besar dapat digunakan dengan menggunakan default gateway. Tetapi seandainya kondisi jaringan sudah begitu kompleks, dapat kita gunakan routing static atau kombinasi dengan menggunakan default gateway dan static route pada titik-titik tertentu.
Router Static
Suatu static route adalah suatu mekanisme routing yang tergantung dengan routing table (tabel routing) dengan konfigurasi manual. Static router (yang menggunakan solusi static route) haruslah dikonfigurasi secara manual dan di-maintain secara terpisah karena tidak melakukan pertukaran informasi routing table secara dinamis dengan router-router lainnya.
Suatu static route akan berfungsi sempurna jika routing table berisi suatu route untuk setiap jaringan di dalam internetwork yang mana dikonfigurasi secara manual oleh administrator jaringan. Setiap host pada jaringan harus dikonfigurasi untuk mengarah kepada default route atau default gateway agar cocok dengan IP address dari interface local router, di mana router memeriksa routing table dan menentukan route yang mana digunakan untuk meneruskan paket.
Static route terdiri dari perintah-perintah konfigurasi sendiri-sendiri untuk setiap route kepada router. Sebuah router hanya akan meneruskan paket kepada subnet-subnet yang hanya ada pada routing table. Sebuah router selalu mengetahui route yang bersentuhan langsung kepadanya keluar dari interface router yang mempunyai status “up and up” pada line interface dan protokolnya. Dengan menambahkan static route, sebuah router dapat diberitahukan ke mana harus meneruskan paket-paket kepada subnet-subnet yang tidak bersentuhan langsung kepadanya.
Router tabelnya diset manual dan disimpan dalam router. Seorang administrator harus meng-update route static ini secara manual ketika terjadi perubahan topologi antar jaringan (internetwork). Oleh karena itu routing static biasanya digunakan untuk membangun jaringan yang berskala kecil.
Cara kerja static routing dapat dibagi menjadi 3 bagian:
1. Administrator jaringan yang mengkonfigurasi router
2. Router melakukan routing berdasarkan informasi dalam tabel routing
3. Routing static digunakan untuk melewatkan paket data
Berikut adalah contoh perintah route pada Windows NT.
Route [command] [Destination] mask [netmask] [gateway]
Route menerima empat opsi:
1. add menambahkan route ke tabel
2. delete menghapus route dari tabel
3. change mengubah routing pada entri tabel
4. print mencetak tabel routing
Destination adalah parameter pilihan yang menyebutkan alamat jaringan tujuan yang akan disebutkan pada entri tabel routing. Mask adalah netmask dari destination. Gateway adalah parameter pilihan yang menentukan alamat IP dari gateway yang akan digunakan saat melakukan routing datagram ke tujuan.
1. Keuntungan Static Route
a. Static route lebih aman dibanding dynamic route
b. Static route kebal dari segala usaha hacker untuk men-spoof paket dynamic routing protocols dengan maksud melakukan konfigurasi router untuk tujuan membajak traffic.
2. Kerugian
a. Administrasinya adalah cukup rumit dibanding dynamic routing, khususnya jika terdiri dari banyak router yang perlu dikonfigurasi secara manual
b. Rentan terhadap kesalahan saat entri data static route dengan cara manual.
Suatu static route akan berfungsi sempurna jika routing table berisi suatu route untuk setiap jaringan didalam internetwork yang mana dikonfigurasi secara manual oleh administrator jaringan. Setiap host pada jaringan harus dikonfigurasi untuk mengarah kepada default route atau default gateway agar cocok dengan IP address dari interface local router, di mana router memeriksa routing table dan menentukan route yang mana digunakan untuk meneruskan paket.
Konsep dasar dari routing adalah bahwa router meneruskan IP paket berdasarkan pada IP address tujuan yang ada dalam header IP paket. Dia mencocokkan IP address tujuan dengan routing table dengan harapan menemukan kecocokan entri–suatu entri yang menyatakan kepada router kemana paket selanjutnya harus diteruskan. Jika tidak ada kecocokan entri yang ada dalam routing table, dan tidak ada default route, maka router tersebut akan membuang paket tersebut. Untuk itu adalah sangat penting untuk mempunyai isian routing table yang tepat dan benar.
Tabel routing (routing table) terdiri atas entri-entri rute dan setiap entri rute terdiri dari IP Address. Berikut adalah field dari tabel routing IPv4.
1. Destination
Dapat berupa alamat IPv4 atau prefix alamat IPv4. Dalam Windows, kolom ini dinamakan Network Destination dalam display perintah route print.
2. Network Mask
Subnet mask digunakan untuk menyesuaikan tujuan alamat IPv4 dari nilai paket yang dikirim dari field destination. Pada windows, kolom ini dinamakan Netmask.
3. Next-Hop
Alamat IPv4 yang dilewati. Pada tabel router di Windows, kolom ini dinamakan Gateway.
4. Interface
Interface jaringan yang digunakan untuk mengirim kembali paket IPv4. Dalam Windows, kolom ini berisi alamat IPv4 yang ditugaskan sebagai interface.
5. Metric
Merupakan angka yang digunakan sebagai indikasi penggunaan route sehingga menjadi route yang terbaik di antara banyak route dengan tujuan yang sama bisa dipilih. Metric dapat menunjuk pada banyak links di jalan ke tujuan atau rute yang diinginkan untuk digunakan, tergantung banyak link.
Sumber :
http://www.sysneta.com/static-route
http://www.baqare.com/index.php/static-routing
http://id.wikipedia.org/wiki/Penghala
Konsep dasar dari routing adalah bahwa router meneruskan paket-paket IP berdasarkan pada IP address tujuan yang ada dalam header IP paket. Dia mencocokkan IP address tujuan dengan routing table dengan harapan menemukan kecocokan entri; suatu entri yang menyatakan kepada router ke mana paket selanjutnya harus diteruskan. Jika tidak ada kecocokan entri yang ada dalam routing table, dan tidak ada default route, maka router tersebut akan membuang paket tersebut. Untuk itu adalah sangat penting untuk mempunyai isian routing table yang tepat dan benar.
Agar isian pada tabel routing tepat dan benar, maka perlu bantuan dari adminstrator untuk mengisikannya, oleh karena itu routing static adalah pilihan tepat untuk membangun sebuah jaringan, terutama untuk jaringan berskala kecil.
1. Router
Router adalah perangkat yang akan melewatkan paket IP dari suatu jaringan ke jaringan yang lain, menggunakan metode addressing dan protokol tertentu untuk melewatkan paket IP dari satu jaringan ke jaringan lain yang mungkin memiliki banyak jalur di antara keduanya.
Router-router yang saling terhubung dalam jaringan internet turut serta dalam sebuah algoritma routing terdistribusi untuk menentukan jalur terbaik yang dilalui paket IP dari sistem ke sistem lain. IP tidak mengetahui jalur keseluruhan menuju tujuan setiap paket. IP routing hanya menyediakan IP address dari router berikutnya yang menurutnya lebih dekat ke host tujuan.
PC Router adalah Personal Computer (PC) yang digunakan sebagai router (routing) biasanya yang digunakan adalah PC – multihomed, yaitu komputer yang memiliki lebih dari 1 NIC (Network Interface Card).
2. Routing
Routing (perutean) merupakan cara bagaimana suatu trafik atau lalu lintas dalam jaringan dapat menentukan lokasi tujuan dan cara tercepat menuju ke tujuan tersebut sesuai dengan alamat IP yang diberikan. Perutean dapat dibagi menjadi dua jenis, yaitu: static route dan dynamic route. Penggunaan default gateway dan static route dapat disesuaikan dengan kebutuhan pada saat mendesain suatu jaringan, apakah route yang dibuat bersifat kompleks atau sederhana. Untuk desain route sederhana, kemungkinan besar dapat digunakan dengan menggunakan default gateway. Tetapi seandainya kondisi jaringan sudah begitu kompleks, dapat kita gunakan routing static atau kombinasi dengan menggunakan default gateway dan static route pada titik-titik tertentu.
Router Static
Suatu static route adalah suatu mekanisme routing yang tergantung dengan routing table (tabel routing) dengan konfigurasi manual. Static router (yang menggunakan solusi static route) haruslah dikonfigurasi secara manual dan di-maintain secara terpisah karena tidak melakukan pertukaran informasi routing table secara dinamis dengan router-router lainnya.
Suatu static route akan berfungsi sempurna jika routing table berisi suatu route untuk setiap jaringan di dalam internetwork yang mana dikonfigurasi secara manual oleh administrator jaringan. Setiap host pada jaringan harus dikonfigurasi untuk mengarah kepada default route atau default gateway agar cocok dengan IP address dari interface local router, di mana router memeriksa routing table dan menentukan route yang mana digunakan untuk meneruskan paket.
Static route terdiri dari perintah-perintah konfigurasi sendiri-sendiri untuk setiap route kepada router. Sebuah router hanya akan meneruskan paket kepada subnet-subnet yang hanya ada pada routing table. Sebuah router selalu mengetahui route yang bersentuhan langsung kepadanya keluar dari interface router yang mempunyai status “up and up” pada line interface dan protokolnya. Dengan menambahkan static route, sebuah router dapat diberitahukan ke mana harus meneruskan paket-paket kepada subnet-subnet yang tidak bersentuhan langsung kepadanya.
Router tabelnya diset manual dan disimpan dalam router. Seorang administrator harus meng-update route static ini secara manual ketika terjadi perubahan topologi antar jaringan (internetwork). Oleh karena itu routing static biasanya digunakan untuk membangun jaringan yang berskala kecil.
Cara kerja static routing dapat dibagi menjadi 3 bagian:
1. Administrator jaringan yang mengkonfigurasi router
2. Router melakukan routing berdasarkan informasi dalam tabel routing
3. Routing static digunakan untuk melewatkan paket data
Berikut adalah contoh perintah route pada Windows NT.
Route [command] [Destination] mask [netmask] [gateway]
Route menerima empat opsi:
1. add menambahkan route ke tabel
2. delete menghapus route dari tabel
3. change mengubah routing pada entri tabel
4. print mencetak tabel routing
Destination adalah parameter pilihan yang menyebutkan alamat jaringan tujuan yang akan disebutkan pada entri tabel routing. Mask adalah netmask dari destination. Gateway adalah parameter pilihan yang menentukan alamat IP dari gateway yang akan digunakan saat melakukan routing datagram ke tujuan.
1. Keuntungan Static Route
a. Static route lebih aman dibanding dynamic route
b. Static route kebal dari segala usaha hacker untuk men-spoof paket dynamic routing protocols dengan maksud melakukan konfigurasi router untuk tujuan membajak traffic.
2. Kerugian
a. Administrasinya adalah cukup rumit dibanding dynamic routing, khususnya jika terdiri dari banyak router yang perlu dikonfigurasi secara manual
b. Rentan terhadap kesalahan saat entri data static route dengan cara manual.
Suatu static route akan berfungsi sempurna jika routing table berisi suatu route untuk setiap jaringan didalam internetwork yang mana dikonfigurasi secara manual oleh administrator jaringan. Setiap host pada jaringan harus dikonfigurasi untuk mengarah kepada default route atau default gateway agar cocok dengan IP address dari interface local router, di mana router memeriksa routing table dan menentukan route yang mana digunakan untuk meneruskan paket.
Konsep dasar dari routing adalah bahwa router meneruskan IP paket berdasarkan pada IP address tujuan yang ada dalam header IP paket. Dia mencocokkan IP address tujuan dengan routing table dengan harapan menemukan kecocokan entri–suatu entri yang menyatakan kepada router kemana paket selanjutnya harus diteruskan. Jika tidak ada kecocokan entri yang ada dalam routing table, dan tidak ada default route, maka router tersebut akan membuang paket tersebut. Untuk itu adalah sangat penting untuk mempunyai isian routing table yang tepat dan benar.
Tabel routing (routing table) terdiri atas entri-entri rute dan setiap entri rute terdiri dari IP Address. Berikut adalah field dari tabel routing IPv4.
1. Destination
Dapat berupa alamat IPv4 atau prefix alamat IPv4. Dalam Windows, kolom ini dinamakan Network Destination dalam display perintah route print.
2. Network Mask
Subnet mask digunakan untuk menyesuaikan tujuan alamat IPv4 dari nilai paket yang dikirim dari field destination. Pada windows, kolom ini dinamakan Netmask.
3. Next-Hop
Alamat IPv4 yang dilewati. Pada tabel router di Windows, kolom ini dinamakan Gateway.
4. Interface
Interface jaringan yang digunakan untuk mengirim kembali paket IPv4. Dalam Windows, kolom ini berisi alamat IPv4 yang ditugaskan sebagai interface.
5. Metric
Merupakan angka yang digunakan sebagai indikasi penggunaan route sehingga menjadi route yang terbaik di antara banyak route dengan tujuan yang sama bisa dipilih. Metric dapat menunjuk pada banyak links di jalan ke tujuan atau rute yang diinginkan untuk digunakan, tergantung banyak link.
Sumber :
http://www.sysneta.com/static-route
http://www.baqare.com/index.php/static-routing
http://id.wikipedia.org/wiki/Penghala
Perbandingan IPv4 dan IPv6
Perbandingan utama IPv4 dan IPv6 :
IPv4 :
1. Panjang alamat 32 bit (4 bytes).
2. Dikonfigurasi secara manual atau DHCP IPv4.
3. Dukungan terhadap IPSec opsional.
4. Fragmentasi dilakukan oleh pengirim dan pada router, menurunkan kinerja router.
5. Tidak mensyaratkan ukuran paket pada link-layer dan harus bisa menyusun kembali paket berukuran 576 byte.
6. Checksum termasuk pada header.
7. Header mengandung option.
8. Menggunakan ARP Request secara broadcast untuk menterjemahkan alamat IPv4 kealamat link-layer.
9. Untuk mengelola keanggotaan grup pada subnet lokal digunakan Internet Group
Management Protocol (IGMP).
Ipv6 :
1. Panjang alamat 128 bit (16 bytes).
2. Tidak harus dikonfigurasi secara manual, bisa menggunakan address autoconfiguration.
3. Dukungan terhadap IPSec dibutuhkan.
4. Fragmentasi dilakukan hanya oleh pengirim.
5. Paket link-layer harus mendukung ukuran paket 1280 byte dan harus bisa menyusun kembali paket berukuran 1500 byte.
6. Cheksum tidak masuk dalam header.
7. Data opsional dimasukkan seluruhnya ke dalam extensions header.
8. ARP Request telah digantikan oleh Neighbor Solitcitation secara multicast.
9. IGMP telah digantikan fungsinya oleh Multicast Listener Discovery (MLD).
IPv4 :
1. Panjang alamat 32 bit (4 bytes).
2. Dikonfigurasi secara manual atau DHCP IPv4.
3. Dukungan terhadap IPSec opsional.
4. Fragmentasi dilakukan oleh pengirim dan pada router, menurunkan kinerja router.
5. Tidak mensyaratkan ukuran paket pada link-layer dan harus bisa menyusun kembali paket berukuran 576 byte.
6. Checksum termasuk pada header.
7. Header mengandung option.
8. Menggunakan ARP Request secara broadcast untuk menterjemahkan alamat IPv4 kealamat link-layer.
9. Untuk mengelola keanggotaan grup pada subnet lokal digunakan Internet Group
Management Protocol (IGMP).
Ipv6 :
1. Panjang alamat 128 bit (16 bytes).
2. Tidak harus dikonfigurasi secara manual, bisa menggunakan address autoconfiguration.
3. Dukungan terhadap IPSec dibutuhkan.
4. Fragmentasi dilakukan hanya oleh pengirim.
5. Paket link-layer harus mendukung ukuran paket 1280 byte dan harus bisa menyusun kembali paket berukuran 1500 byte.
6. Cheksum tidak masuk dalam header.
7. Data opsional dimasukkan seluruhnya ke dalam extensions header.
8. ARP Request telah digantikan oleh Neighbor Solitcitation secara multicast.
9. IGMP telah digantikan fungsinya oleh Multicast Listener Discovery (MLD).
Alamat IP Versi 6
Alamat IP versi 6 (sering disebut sebagai alamat IPv6) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 6. Panjang totalnya adalah 128-bit, dan secara teoritis dapat mengalamati hingga 2128=3,4 x 1038 host komputer di seluruh dunia. Contoh alamat IP versi 6 adalah 21DA:00D3:0000:2F3B:02AA:00FF:FE28:9C5A.
Berbeda dengan IPv4 yang hanya memiliki panjang 32-bit (jumlah total alamat yang dapat dicapainya mencapai 4,294,967,296 alamat), alamat IPv6 memiliki panjang 128-bit. IPv4, meskipun total alamatnya mencapai 4 miliar, pada kenyataannya tidak sampai 4 miliar alamat, karena ada beberapa limitasi, sehingga implementasinya saat ini hanya mencapai beberapa ratus juta saja. IPv6, yang memiliki panjang 128-bit, memiliki total alamat yang mungkin hingga 2128=3,4 x 1038 alamat. Total alamat yang sangat besar ini bertujuan untuk menyediakan ruang alamat yang tidak akan habis (hingga beberapa masa ke depan), dan membentuk infrastruktur routing yang disusun secara hierarkis, sehingga mengurangi kompleksitas proses routing dan tabel routing.
IPV6 Address
128-bit alamat IPv6 digunakan untuk memungkinkan sejumlah besar alamat dan Subnets (cukup ruang untuk 1015 endpoint-340, 282.366.920.938, 63.463.374.607.431.768.211.456 total!).
IPv6 dirancang untuk memberikan setiap user di Bumi beberapa alamat global yang dapat digunakan untuk berbagai perangkat, termasuk ponsel, PDA, kendaraan yang mungkin punya IP, elektronik, dan banyak lagi. Selain menyediakan lebih banyak ruang alamat,
IPv6 memiliki keunggulan dibandingkan IPv4 berikut:
1. Kemudahan Manajemen alamat dan delegasi
2. Auto Konfigurasi alamat lebih mudah
3. Penanaman IP Security (kependekan dari IP Security - dienkripsi IP)
4. Optimasi routing
5. Deteksi Alamat Ganda (DAD)
IPv6 Notasi
Angka pertama menunjukkan notasi dan cara pintas untuk alamat IPv6.
Sebuah alamat IPv6 menggunakan 64-bit pertama dalam alamat untuk ID jaringan dan yang kedua 64-bit untuk host ID. ID Jaringan dipisahkan ke dalam potongan-potongan awalan.
128-bit dinyatakan sebagai 8 field dari 16 bit dalam notasi Hex: 2031:0000:130F:0000:0000:09C0:876A:130B
Secara singkat, angka nol didepan di tiap tiap field adalah opsional:
2031:0:130F:0:0:09C0:876A:130B
Juga, field 0 berturut-turut dapat diganti sebagai
2031:0:130F::09C0:876A:130B
Disingkat dapat digunakan hanya satu kali per alamat:
Penulisan salah = 2031::130F::9C0:876A:130B
Penulisan benar = 2031:0:130F::9C0:876A:130B
IPv4 address 192.168.30.1 adalah 0:0:0:0:0:0:192.168.30.1 dalam IPv6 tetapi dapat ditulis juga menjadi 192.168.30.1.
IPv6 Auto Konfigurasi
Penyebaran IPv4 menggunakan salah satu dari dua metode untuk memberikan alamat IP ke host: penugasan statis (yang merupakan manajemen-intensif) atau DHCP / BOOTP, yang secara otomatis memberikan alamat IP untuk host pada boot ke jaringan.
IPv6 menyediakan fitur yang disebut stateless autoconfiguration, yang mirip dengan DHCP. Tidak seperti DHCP Namun, stateless autoconfiguration tidak perlu menggunakan aplikasi DHCP khusus atau server bila alamat menyediakan perangkat jaringan sederhana yang tidak mendukung DHCP (seperti lengan robot yang digunakan dalam manufaktur). Menggunakan DHCP, setiap interface router punya alamat IPv6 yang ditugaskan untuk itu menjadi “penyedia” dari alamat IP pada jaringan yang terpasang.
Pengamanan dibangun dalam IPv6 untuk mencegah duplikasi alamat. Fitur ini disebut Duplicate Address Detection. Dengan protokol IPv4, tidak ada yang mencegah dua host bergabung ke jaringan dengan alamat IP yang identik.
Sistem operasi atau aplikasi mungkin dapat mendeteksi masalah, tetapi sering kali hasil yang tak terduga terjadi.
IPv6 Security
IPv6 telah tertanam untuk support IP Security (protokol yang umum untuk enkripsi).
Saat ini sistem operasi host (OS) dapat mengkonfigurasi IP Security tunnel antara host dan host lain yang telah mendukung IPv6.
Dengan IPv4 yang saat banyak dipakai IP Security adalah berbasis jaringan dan tidak diketahui
perangkat host. Dengan IPv6 IP Security, host dapat membuat sambungan data yang dienkripsi antara dirinya dan perangkat lain di jaringan. Ini berarti bahwa administrator jaringan tidak perlu untuk mengatur enkripsi, karena host bisa melakukannya sendiri berdasarkan permintaan.
IPv6 Mobile
IPv6 mendukung array yang lebih besar fitur bagi pengguna mobile, apakah perangkat mobile ponsel, PDA, laptop, atau kendaraan yang bergerak.
Mobile IPv6 (MIPv6) mendukung pendekatan yang lebih efisien untuk routing paket ke dan dari perangkat mobile. Ini juga mendukung IP Security antara perangkat mobile dan perangkat jaringan dan host.
IPv6 Transisi
Ada banyak prediksi selama bertahun-tahun tentang migrasi IPv6, tetapi kenyataannya adalah bahwa kinerja IPv4 yang telah dikembangkan sementara itu telah cukup bagus.
Bisa jadi bahwa meskipun menjadi solusi yang cukup bagus untuk masalah kelangkaan alamat, IPv6 mungkin tidak akan pernah menggantikan IPv4.
Untuk menggarisbawahi hal ini, lihat kembali pada tabel di awal bagian ini.
Di sini kita di tahun 2007, dengan penyebaran terbatas dari IPv6, dan dengan lebih banyak perangkat di Internet daripada yang diantisipasi kembali pada akhir tahun 1990-an, tetapi IPv4 tetap terus dipakai.
Beberapa faktor dapat akhirnya menyebabkan transisi IPv6 pertama sebagai “pulau” yang terhubung dengan jaringan IPv4, dan akhirnya menjadi end-to-end jaringan IPv6.
Faktor-faktor ini termasuk mandat pemerintah federal AS bahwa jaringan harus mampu IPv6-tanggal tertentu, Microsoft mengadopsi IPv6 pada Windows dimulai dengan Vista, dan Jepang mengadopsi IPv6 sebagai standar pengalamatan jaringan negara.
Minimal, penting bagi administrator jaringan dan perusahaan untuk memahami IPv6 dan dampak potensial sehingga mereka siap jika dan ketika transisi terjadi.
Broadcasting Methods
Pada IPv6 tidak dikenali istilah pengkelasan, hanya IPv6 menyediakan 3 jenis pengalamatan yaitu:
1. Alamat Unicast
alamat unicast yaitu alamat yang menyediakan komunikasi secara point-to-point, secara langsung antara dua host dalam sebuah jaringan. Pada alamat unicast dibagi 3 jenis lagi yaitu: alamat link local, alamat site local dan alamat global. Alamat link local adalah alamat yang digunakan di dalam satu link yaitu jaringan local yang saling tersambung dalam satu level(dalam satu subnet). Sedangkan alamat Site local setara dengan alamat private, yang dipakai terbatas di dalam satu site sehingga terbatas penggunaannya hanya didalam satu site sehingga tidak dapat digunakan untuk mengirimkan alamat diluar site ini (dalam sebuah intranet). Alamat global adalah alamat yang dipakai misalnya untuk Internet Service Provider.
2. Alamat Anycast
Alamat anycast adalah alamat yang menunjukkan beberapa interface (biasanya node yang berbeda). Paket yang dikirimkan ke alamat ini akan dikirimkan ke salah satu alamat antarmuka yang paling dekat dengan router. Alamat anycast tidak mempunyai alokasi khusus, karena jika beberapa node/interface diberikan prefix yang sama maka alamat tersebut sudah merupakan alamat anycast.
3. Alamat Multicast
Alamat multicast adalah alamat yang menunjukkan beberapa interface (biasanya untuk node yang berbeda). Paket yang dikirimkan ke alamat ini maka akan dikirimkan ke semua interface yang ditunjukkan oleh alamat ini. alamat multicast ini didesain untuk menggantikan alamat broadcast pada IPv4 yang banyak mengkonsumsi bandwidth.
Keamanan (IP layer privacy and authentication)
Saat ini metode dengan menggunakan S-HTTP(Secure HTTP) untuk pengiriman nomor kartu kredit, ataupun data pribadi dengan mengenkripsinya, atau mengenkripsi email dengan PGP (Pretty Good Privacy) telah dipakai secara umum. Akan tetapi cara diatas adalah securiti yang ditawarkan oleh aplikasi. IPv6 mendukung komunikasi terenkripsi maupun Authentication pada layer IP. Dengan memiliki fungsi sekuriti pada IP itu sendiri, maka dapat dilakukan hal seperti packet yang dikirim dari host tertentu seluruhnya dienkripsi. Pada IPv6 untuk Authentication dan komunikasi terenkripsi memakai header yang diperluas yang disebut AH (Authentication Header) dan payload yang dienkripsi yang disebut ESP (Encapsulating Security Payload). Pada komunikasi yang memerlukan enkripsi kedua atau salah satu header tersebut ditambahkan.
Fungsi sekuriti yang dipakai pada layer aplikasi, misalnya pada S-HTTP dipakai SSL sebagai metode encripsi, sedangkan pada PGP memakai IDEA sebagai metode encripsinya. Sedangkan manajemen kunci memakai cara tertentu pula. Sebaliknya, pada IPv6 tidak ditetapkan cara tertentu dalam metode encripsi dan manajemen kunci. Sehingga menjadi fleksibel dapat memakai metode manapun. Hal ini dikenal sebagai SA (Security Association).
Fungsi Sekuriti pada IPv6 selain pemakaian pada komunikasi terenkripsi antar sepasang host, dapat pula melakukan komunikasi terenkripsi antar jaringan dengan cara mengenkripsi packet oleh gateway dari 2 jaringan yang melakukan komunikasi tersebut.
Perbaikan utama lain dari IPv6 adalah:
1. Streamlined header format and flow identification
2. Expanded addressing capability
3. More efficient mobility options
4. Improved support for options/extensions,
Kegunaan perbaikan tersebut dimaksudkan agar dapat merespon pertumbuhan Internet, meningkatkan reliability, maupun kemudahan pemakaian. Perubahan terbesar pada IPv6 adalah perluasan IP address dari 32 bit pada IPv4 menjadi 128 bit. 128 bit ini adalah ruang address yang kontinyu dengan menghilangkan konsep kelas.
Pada IPv6 bagian kontrol routing pada address field disebut prefix, yang dapat dianggap setara dengan jaringan address pada IPv4. Address IPv6 dapat dibagi menjadi 4 jenis, yaitu :
1. Unicast Address (one-to-one) digunakan untuk komunikasi satu lawan satu, dengan menunjuk satu host.
2. Global, address yang digunakan misalnya untuk address provider atau address geografis.
3. Link Local Address adalah address yang dipakai di dalam satu link saja. Yang dimaksud link di sini adalah jaringan lokal yang saling tersambung pada satu level.
4. Address ini dibuat secara otomatis oleh host yang belum mendapat address global, terdiri dari 10+n bit prefix yang dimulai dengan "FE80" dan field sepanjang 118-n bit yang menunjukkan nomor host. Link Local Address digunakan pada pemberian IP address secara otomatis.
Struktur Packet pada IPv6
Dalam pendesignan header packet ini, diupayakan agar cost/nilai pemrosesan header menjadi kecil untuk mendukung komunikasi data yang lebih real time. Misalnya, address awal dan akhir menjadi dibutuhkan pada setiap packet. Sedangkan pada header IPv4 ketika packet dipecah-pecah, ada field untuk menyimpan urutan antar packet. Namun field tersebut tidak terpakai ketika packet tidak dipecah-pecah. Header pada Ipv6 terdiri dari dua jenis, yang pertama, yaitu field yang dibutuhkan oleh setiap packet disebut header dasar, sedangkan yang kedua yaitu field yang tidak selalu diperlukan pada packet disebut header ekstensi, dan header ini didifinisikan terpisah dari header dasar. Header dasar selalu ada pada setiap packet, sedangkan header tambahan hanya jikadiperlukan diselipkan antara header dasar dengan data. Header tambahan, saat ini didefinisikan selain bagi penggunaan ketika packet dipecah, juga didefinisikan bagi fungsi sekuriti dan lain-lain. Header tambahan ini, diletakkan setelah header dasar, jika dibutuhkan beberapa header maka header ini akan disambungkan berantai dimulai dari header dasar dan berakhir pada data.
Misalnya pada aplikasi multimedia sedapat mungkin ditransfer secepatnya walaupun kualitasnya sedikit berkurang, sedangkan e-mail ataupun WWW lebih memerlukan sampai dengan akurat dari pada sifat real time. Router mengelola skala prioritas maupun resource seperti kapasitas komunikasi atau kemampuan memproses, dengan berdasar pada label alir ini. Jika pada IPv4 seluruh packet diperlakukan sama, maka p ada IPv6 ini dengan perlakuan yang berbeda terhadap tiap packet, tergantung dari isi packet tersebut, dapat diwujudkan komunikasi yang aplikatif.
Allokasi IPv6
1. IPv6 Ready: 3Com, Epilogue, Ericsson/Telebit, IBM, Hitachi, KAME, Nortel, Trumpet.
2. Beta Testing: Apple, Cisco, Compaq, HP, Linux community, Sun, Microsoft.
3. Implementing: Bull, BSDI, FreeBSD, Mentat, NovelL,SGI, dan lain sebagainya.
Pada saat ini terdapat 3 Regional Internet Registries (RIR) yang telah mengalokasikan 49 allocate IPv6 dengan perincian sebagai berikut :
1) APNIC telah mengalokasikan 19 allokasi IPv6.
2) RIPE NCC telah mengalokasi 21 allokasi IPv6.
3) ARIN telah mengalokasikan 9 allokasi IPv6.
IPv4 yang merupakan pondasi dari Internet telah hampir mendekati batas akhir dari kemampuannya, dan IPv6 yang merupakan protokol baru telah dirancang untuk dapat menggantikan fungsi IPv4. Motivasi utama untuk mengganti IPv4 adalah karena keterbatasan dari panjang addressnya yang hanya 32 bit saja serta tidak mampu mendukung kebutuhan akan komunikasi yang aman, routing yang fleksibel maupun pengaturan lalu lintas data. IPv6 yang memiliki kapasitas address raksasa (128 bit), mendukung penyusunan address secara terstruktur, yang memungkinkan Internet terus berkembang dan menyediakan kemampuan routing baru yang tidak terdapat pada IPv4. IPv6 memiliki tipe address anycast yang dapat digunakan untuk pemilihan route secara efisien. Selain itu IPv6 juga dilengkapi oleh mekanisme penggunaan address secara local yang memungkinkan terwujudnya instalasi secara Plug&Play, serta menyediakan platform bagi cara baru pemakaian Internet, seperti dukungan terhadap aliran data secara real-time, pemilihan provider, mobilitas host, end-to-end security, ataupun konfigurasi otomatis.
Sumber :
http://belajaripv6.wordpress.com/2007/01/09/fitur-ipv6-versi-1/
http://www.ipv6.org
http://www.ipv6forum.com
Berbeda dengan IPv4 yang hanya memiliki panjang 32-bit (jumlah total alamat yang dapat dicapainya mencapai 4,294,967,296 alamat), alamat IPv6 memiliki panjang 128-bit. IPv4, meskipun total alamatnya mencapai 4 miliar, pada kenyataannya tidak sampai 4 miliar alamat, karena ada beberapa limitasi, sehingga implementasinya saat ini hanya mencapai beberapa ratus juta saja. IPv6, yang memiliki panjang 128-bit, memiliki total alamat yang mungkin hingga 2128=3,4 x 1038 alamat. Total alamat yang sangat besar ini bertujuan untuk menyediakan ruang alamat yang tidak akan habis (hingga beberapa masa ke depan), dan membentuk infrastruktur routing yang disusun secara hierarkis, sehingga mengurangi kompleksitas proses routing dan tabel routing.
IPV6 Address
128-bit alamat IPv6 digunakan untuk memungkinkan sejumlah besar alamat dan Subnets (cukup ruang untuk 1015 endpoint-340, 282.366.920.938, 63.463.374.607.431.768.211.456 total!).
IPv6 dirancang untuk memberikan setiap user di Bumi beberapa alamat global yang dapat digunakan untuk berbagai perangkat, termasuk ponsel, PDA, kendaraan yang mungkin punya IP, elektronik, dan banyak lagi. Selain menyediakan lebih banyak ruang alamat,
IPv6 memiliki keunggulan dibandingkan IPv4 berikut:
1. Kemudahan Manajemen alamat dan delegasi
2. Auto Konfigurasi alamat lebih mudah
3. Penanaman IP Security (kependekan dari IP Security - dienkripsi IP)
4. Optimasi routing
5. Deteksi Alamat Ganda (DAD)
IPv6 Notasi
Angka pertama menunjukkan notasi dan cara pintas untuk alamat IPv6.
Sebuah alamat IPv6 menggunakan 64-bit pertama dalam alamat untuk ID jaringan dan yang kedua 64-bit untuk host ID. ID Jaringan dipisahkan ke dalam potongan-potongan awalan.
128-bit dinyatakan sebagai 8 field dari 16 bit dalam notasi Hex: 2031:0000:130F:0000:0000:09C0:876A:130B
Secara singkat, angka nol didepan di tiap tiap field adalah opsional:
2031:0:130F:0:0:09C0:876A:130B
Juga, field 0 berturut-turut dapat diganti sebagai
2031:0:130F::09C0:876A:130B
Disingkat dapat digunakan hanya satu kali per alamat:
Penulisan salah = 2031::130F::9C0:876A:130B
Penulisan benar = 2031:0:130F::9C0:876A:130B
IPv4 address 192.168.30.1 adalah 0:0:0:0:0:0:192.168.30.1 dalam IPv6 tetapi dapat ditulis juga menjadi 192.168.30.1.
IPv6 Auto Konfigurasi
Penyebaran IPv4 menggunakan salah satu dari dua metode untuk memberikan alamat IP ke host: penugasan statis (yang merupakan manajemen-intensif) atau DHCP / BOOTP, yang secara otomatis memberikan alamat IP untuk host pada boot ke jaringan.
IPv6 menyediakan fitur yang disebut stateless autoconfiguration, yang mirip dengan DHCP. Tidak seperti DHCP Namun, stateless autoconfiguration tidak perlu menggunakan aplikasi DHCP khusus atau server bila alamat menyediakan perangkat jaringan sederhana yang tidak mendukung DHCP (seperti lengan robot yang digunakan dalam manufaktur). Menggunakan DHCP, setiap interface router punya alamat IPv6 yang ditugaskan untuk itu menjadi “penyedia” dari alamat IP pada jaringan yang terpasang.
Pengamanan dibangun dalam IPv6 untuk mencegah duplikasi alamat. Fitur ini disebut Duplicate Address Detection. Dengan protokol IPv4, tidak ada yang mencegah dua host bergabung ke jaringan dengan alamat IP yang identik.
Sistem operasi atau aplikasi mungkin dapat mendeteksi masalah, tetapi sering kali hasil yang tak terduga terjadi.
IPv6 Security
IPv6 telah tertanam untuk support IP Security (protokol yang umum untuk enkripsi).
Saat ini sistem operasi host (OS) dapat mengkonfigurasi IP Security tunnel antara host dan host lain yang telah mendukung IPv6.
Dengan IPv4 yang saat banyak dipakai IP Security adalah berbasis jaringan dan tidak diketahui
perangkat host. Dengan IPv6 IP Security, host dapat membuat sambungan data yang dienkripsi antara dirinya dan perangkat lain di jaringan. Ini berarti bahwa administrator jaringan tidak perlu untuk mengatur enkripsi, karena host bisa melakukannya sendiri berdasarkan permintaan.
IPv6 Mobile
IPv6 mendukung array yang lebih besar fitur bagi pengguna mobile, apakah perangkat mobile ponsel, PDA, laptop, atau kendaraan yang bergerak.
Mobile IPv6 (MIPv6) mendukung pendekatan yang lebih efisien untuk routing paket ke dan dari perangkat mobile. Ini juga mendukung IP Security antara perangkat mobile dan perangkat jaringan dan host.
IPv6 Transisi
Ada banyak prediksi selama bertahun-tahun tentang migrasi IPv6, tetapi kenyataannya adalah bahwa kinerja IPv4 yang telah dikembangkan sementara itu telah cukup bagus.
Bisa jadi bahwa meskipun menjadi solusi yang cukup bagus untuk masalah kelangkaan alamat, IPv6 mungkin tidak akan pernah menggantikan IPv4.
Untuk menggarisbawahi hal ini, lihat kembali pada tabel di awal bagian ini.
Di sini kita di tahun 2007, dengan penyebaran terbatas dari IPv6, dan dengan lebih banyak perangkat di Internet daripada yang diantisipasi kembali pada akhir tahun 1990-an, tetapi IPv4 tetap terus dipakai.
Beberapa faktor dapat akhirnya menyebabkan transisi IPv6 pertama sebagai “pulau” yang terhubung dengan jaringan IPv4, dan akhirnya menjadi end-to-end jaringan IPv6.
Faktor-faktor ini termasuk mandat pemerintah federal AS bahwa jaringan harus mampu IPv6-tanggal tertentu, Microsoft mengadopsi IPv6 pada Windows dimulai dengan Vista, dan Jepang mengadopsi IPv6 sebagai standar pengalamatan jaringan negara.
Minimal, penting bagi administrator jaringan dan perusahaan untuk memahami IPv6 dan dampak potensial sehingga mereka siap jika dan ketika transisi terjadi.
Broadcasting Methods
Pada IPv6 tidak dikenali istilah pengkelasan, hanya IPv6 menyediakan 3 jenis pengalamatan yaitu:
1. Alamat Unicast
alamat unicast yaitu alamat yang menyediakan komunikasi secara point-to-point, secara langsung antara dua host dalam sebuah jaringan. Pada alamat unicast dibagi 3 jenis lagi yaitu: alamat link local, alamat site local dan alamat global. Alamat link local adalah alamat yang digunakan di dalam satu link yaitu jaringan local yang saling tersambung dalam satu level(dalam satu subnet). Sedangkan alamat Site local setara dengan alamat private, yang dipakai terbatas di dalam satu site sehingga terbatas penggunaannya hanya didalam satu site sehingga tidak dapat digunakan untuk mengirimkan alamat diluar site ini (dalam sebuah intranet). Alamat global adalah alamat yang dipakai misalnya untuk Internet Service Provider.
2. Alamat Anycast
Alamat anycast adalah alamat yang menunjukkan beberapa interface (biasanya node yang berbeda). Paket yang dikirimkan ke alamat ini akan dikirimkan ke salah satu alamat antarmuka yang paling dekat dengan router. Alamat anycast tidak mempunyai alokasi khusus, karena jika beberapa node/interface diberikan prefix yang sama maka alamat tersebut sudah merupakan alamat anycast.
3. Alamat Multicast
Alamat multicast adalah alamat yang menunjukkan beberapa interface (biasanya untuk node yang berbeda). Paket yang dikirimkan ke alamat ini maka akan dikirimkan ke semua interface yang ditunjukkan oleh alamat ini. alamat multicast ini didesain untuk menggantikan alamat broadcast pada IPv4 yang banyak mengkonsumsi bandwidth.
Keamanan (IP layer privacy and authentication)
Saat ini metode dengan menggunakan S-HTTP(Secure HTTP) untuk pengiriman nomor kartu kredit, ataupun data pribadi dengan mengenkripsinya, atau mengenkripsi email dengan PGP (Pretty Good Privacy) telah dipakai secara umum. Akan tetapi cara diatas adalah securiti yang ditawarkan oleh aplikasi. IPv6 mendukung komunikasi terenkripsi maupun Authentication pada layer IP. Dengan memiliki fungsi sekuriti pada IP itu sendiri, maka dapat dilakukan hal seperti packet yang dikirim dari host tertentu seluruhnya dienkripsi. Pada IPv6 untuk Authentication dan komunikasi terenkripsi memakai header yang diperluas yang disebut AH (Authentication Header) dan payload yang dienkripsi yang disebut ESP (Encapsulating Security Payload). Pada komunikasi yang memerlukan enkripsi kedua atau salah satu header tersebut ditambahkan.
Fungsi sekuriti yang dipakai pada layer aplikasi, misalnya pada S-HTTP dipakai SSL sebagai metode encripsi, sedangkan pada PGP memakai IDEA sebagai metode encripsinya. Sedangkan manajemen kunci memakai cara tertentu pula. Sebaliknya, pada IPv6 tidak ditetapkan cara tertentu dalam metode encripsi dan manajemen kunci. Sehingga menjadi fleksibel dapat memakai metode manapun. Hal ini dikenal sebagai SA (Security Association).
Fungsi Sekuriti pada IPv6 selain pemakaian pada komunikasi terenkripsi antar sepasang host, dapat pula melakukan komunikasi terenkripsi antar jaringan dengan cara mengenkripsi packet oleh gateway dari 2 jaringan yang melakukan komunikasi tersebut.
Perbaikan utama lain dari IPv6 adalah:
1. Streamlined header format and flow identification
2. Expanded addressing capability
3. More efficient mobility options
4. Improved support for options/extensions,
Kegunaan perbaikan tersebut dimaksudkan agar dapat merespon pertumbuhan Internet, meningkatkan reliability, maupun kemudahan pemakaian. Perubahan terbesar pada IPv6 adalah perluasan IP address dari 32 bit pada IPv4 menjadi 128 bit. 128 bit ini adalah ruang address yang kontinyu dengan menghilangkan konsep kelas.
Pada IPv6 bagian kontrol routing pada address field disebut prefix, yang dapat dianggap setara dengan jaringan address pada IPv4. Address IPv6 dapat dibagi menjadi 4 jenis, yaitu :
1. Unicast Address (one-to-one) digunakan untuk komunikasi satu lawan satu, dengan menunjuk satu host.
2. Global, address yang digunakan misalnya untuk address provider atau address geografis.
3. Link Local Address adalah address yang dipakai di dalam satu link saja. Yang dimaksud link di sini adalah jaringan lokal yang saling tersambung pada satu level.
4. Address ini dibuat secara otomatis oleh host yang belum mendapat address global, terdiri dari 10+n bit prefix yang dimulai dengan "FE80" dan field sepanjang 118-n bit yang menunjukkan nomor host. Link Local Address digunakan pada pemberian IP address secara otomatis.
Struktur Packet pada IPv6
Dalam pendesignan header packet ini, diupayakan agar cost/nilai pemrosesan header menjadi kecil untuk mendukung komunikasi data yang lebih real time. Misalnya, address awal dan akhir menjadi dibutuhkan pada setiap packet. Sedangkan pada header IPv4 ketika packet dipecah-pecah, ada field untuk menyimpan urutan antar packet. Namun field tersebut tidak terpakai ketika packet tidak dipecah-pecah. Header pada Ipv6 terdiri dari dua jenis, yang pertama, yaitu field yang dibutuhkan oleh setiap packet disebut header dasar, sedangkan yang kedua yaitu field yang tidak selalu diperlukan pada packet disebut header ekstensi, dan header ini didifinisikan terpisah dari header dasar. Header dasar selalu ada pada setiap packet, sedangkan header tambahan hanya jikadiperlukan diselipkan antara header dasar dengan data. Header tambahan, saat ini didefinisikan selain bagi penggunaan ketika packet dipecah, juga didefinisikan bagi fungsi sekuriti dan lain-lain. Header tambahan ini, diletakkan setelah header dasar, jika dibutuhkan beberapa header maka header ini akan disambungkan berantai dimulai dari header dasar dan berakhir pada data.
Misalnya pada aplikasi multimedia sedapat mungkin ditransfer secepatnya walaupun kualitasnya sedikit berkurang, sedangkan e-mail ataupun WWW lebih memerlukan sampai dengan akurat dari pada sifat real time. Router mengelola skala prioritas maupun resource seperti kapasitas komunikasi atau kemampuan memproses, dengan berdasar pada label alir ini. Jika pada IPv4 seluruh packet diperlakukan sama, maka p ada IPv6 ini dengan perlakuan yang berbeda terhadap tiap packet, tergantung dari isi packet tersebut, dapat diwujudkan komunikasi yang aplikatif.
Allokasi IPv6
1. IPv6 Ready: 3Com, Epilogue, Ericsson/Telebit, IBM, Hitachi, KAME, Nortel, Trumpet.
2. Beta Testing: Apple, Cisco, Compaq, HP, Linux community, Sun, Microsoft.
3. Implementing: Bull, BSDI, FreeBSD, Mentat, NovelL,SGI, dan lain sebagainya.
Pada saat ini terdapat 3 Regional Internet Registries (RIR) yang telah mengalokasikan 49 allocate IPv6 dengan perincian sebagai berikut :
1) APNIC telah mengalokasikan 19 allokasi IPv6.
2) RIPE NCC telah mengalokasi 21 allokasi IPv6.
3) ARIN telah mengalokasikan 9 allokasi IPv6.
IPv4 yang merupakan pondasi dari Internet telah hampir mendekati batas akhir dari kemampuannya, dan IPv6 yang merupakan protokol baru telah dirancang untuk dapat menggantikan fungsi IPv4. Motivasi utama untuk mengganti IPv4 adalah karena keterbatasan dari panjang addressnya yang hanya 32 bit saja serta tidak mampu mendukung kebutuhan akan komunikasi yang aman, routing yang fleksibel maupun pengaturan lalu lintas data. IPv6 yang memiliki kapasitas address raksasa (128 bit), mendukung penyusunan address secara terstruktur, yang memungkinkan Internet terus berkembang dan menyediakan kemampuan routing baru yang tidak terdapat pada IPv4. IPv6 memiliki tipe address anycast yang dapat digunakan untuk pemilihan route secara efisien. Selain itu IPv6 juga dilengkapi oleh mekanisme penggunaan address secara local yang memungkinkan terwujudnya instalasi secara Plug&Play, serta menyediakan platform bagi cara baru pemakaian Internet, seperti dukungan terhadap aliran data secara real-time, pemilihan provider, mobilitas host, end-to-end security, ataupun konfigurasi otomatis.
Sumber :
http://belajaripv6.wordpress.com/2007/01/09/fitur-ipv6-versi-1/
http://www.ipv6.org
http://www.ipv6forum.com
Alamat IP Versi 4
IP versi 4(IPv4) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP dengan protokol IP versi 4. Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati hingga 4 miliar host komputer di seluruh dunia. Contoh alamat IP versi 4 adalah 192.168.0.3. Namun IPv4 ini sudah mulai habis pemakaiannya sehingga tercipta IP versi 6 namun belum begitu dipakai karena IPv4 sendiri belum habis di pakai.
IPv4 terdiri dari 5 kelas, yaitu :
1. Kelas A (1 bit pertama IP Address-nya “0”)
Alamat unicast untuk jaringan skala besar. Nomor urut bit tertinggi di dalam alamat IP kelas A selalu diset dengan nilai 0 (nol). Tujuh bit berikutnya—untuk melengkapi oktet pertama—akan membuat sebuah network identifier. 24 bit sisanya (atau tiga oktet terakhir) merepresentasikan host identifier. Ini mengizinkan kelas A memiliki hingga 126 jaringan, dan 16,777,214 host tiap jaringannya. Alamat dengan oktet awal 127 tidak diizinkan, karena digunakan untuk mekanisme Interprocess Communication (IPC) di dalam mesin yang bersangkutan.
2. Kelas B (2 bit pertama IP Address-nya “10”)
Alamat unicast untuk jaringan skala menengah hingga skala besar. Dua bit pertama di dalam oktet pertama alamat IP kelas B selalu diset ke bilangan biner 10. 14 bit berikutnya (untuk melengkapi dua oktet pertama), akan membuat sebuah network identifier. 16 bit sisanya (dua oktet terakhir) merepresentasikan host identifier. Kelas B dapat memiliki 16,384 network, dan 65,534 host untuk setiap network-nya.
3. Kelas C (3 bit pertama IP Address-nya “110”)
Alamat unicast untuk jaringan skala kecil. Tiga bit pertama di dalam oktet pertama alamat kelas C selalu diset ke nilai biner 110. 21 bit selanjutnya (untuk melengkapi tiga oktet pertama) akan membentuk sebuah network identifier. 8 bit sisanya (sebagai oktet terakhir) akan merepresentasikan host identifier. Ini memungkinkan pembuatan total 2,097,152 buah network, dan 254 host untuk setiap network-nya.
4. Kelas D (4 bit pertama IP Address-nya “1110”)
Alamat multicast (bukan alamat unicast). sehingga berbeda dengan tiga kelas di atas. Empat bit pertama di dalam IP kelas D selalu diset ke bilangan biner 1110. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host. Untuk lebih jelas mengenal alamat ini, lihat pada bagian Alamat Multicast IPv4.
5. Kelas E (4 bit pertama IP Address-nya “1111”)
Umumnya digunakan sebagai alamat percobaan (eksperimen)dan dicadangkan untuk digunakan pada masa depan. Empat bit pertama selalu diset kepada bilangan biner 1111. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host.
Aturan dasar dalam menentukan network ID dan host ID yang akan digunakan :
1. Network ID 127.0.0.1 tidak dapat digunakan karena ia secara default digunakan dalam keperluan ‘loop-back’.(‘Loopback’ adalah IP address yang digunakan komputer untuk menunjuk dirinya sendiri).
2. Host ID tidak boleh semua bitnya diset 1 (contoh klas A: 126.255.255.255), karena akan diartikan sebagai alamat broadcast. ID broadcast merupakan alamat yang mewakili seluruh anggota jaringan. Pengiriman paket ke alamat ini akan
menyebabkan paket ini didengarkan oleh seluruh anggota network tersebut.
3. Network ID dan host ID tidak boleh sama dengan 0 (seluruh bit diset 0 seperti 0.0.0.0), karena IP address dengan host ID 0 diartikan sebagai alamat network. Alamat network adalah alamat yang digunakan untuk menunjuk suatu jaringan, dan
tidak menunjukan suatu host.
4. Host ID harus unik dalam suatu network (dalam satu network, tidak boleh ada dua host dengan host ID yang sama).
Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnetmask jaringan kedalam dua buah bagian yaitu :
1. Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan secara khusus untuk mengidentifikasi alamat jaringan dimana host berada. Jika semua Node di dalam jaringan logis yang sama tidak dikonfigurasikan dengan menggunakan network identifier yang sama, maka terjadi error yang disebut routing error. Semua sistem didalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama pula. Alamat network identifier tidak boleh bernilai 0 atau 255
2. Host Identifier/HostID atau Host Address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host (dapat berupa workstation, server atau sistem lainnya yang berbasis TCP/IP) di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier/segmen jaringan dimana host berada.
Alamat IPv4 dibagi menjadi beberapa jenis, sebagai berikut :
1. Alamat Unicast, alamat IPv4 yang ditentukan untuk sebuah interface jaringan yang dihubungkan ke sebuah Internetwork IP. Alamat Unicast ini digunakan dalam komunikasi point-to-point.
Setiap antarmuka jaringan yang menggunakan protokol TCP/IP harus diidentifikasikan dengan menggunakan sebuah alamat logis yang unik, yang disebut dengan alamat unicast (unicast address). Alamat unicast disebut sebagai alamat logis karena alamat ini merupakan alamat yang diterapkan pada lapisan jaringan dalam DARPA Reference Model dan tidak memiliki relasi yang langsung dengan alamat yang digunakan pada lapisan antarmuka jaringan dalam DARPA Reference Model. Sebagai contoh, alamat unicast dapat ditetapkan ke sebuah host dengan antarmuka jaringan dengan teknologi Ethernet, yang memiliki alamat MAC sepanjang 48-bit.
Alamat unicast inilah yang harus digunakan oleh semua host TCP/IP agar dapat saling terhubung. Komponen alamat ini terbagi menjadi dua jenis, yakni alamat host (host identifier) dan alamat jaringan (network identifier).
Alamat unicast menggunakan kelas A, B, dan C dari kelas-kelas alamat IP yang telah disebutkan sebelumnya, sehingga ruang alamatnya adalah dari 1.x.y.z hingga 223.x.y.z. Sebuah alamat unicast dibedakan dengan alamat lainnya dengan menggunakan skema subnet mask.
Jenis-jenis alamat unicast
1. Alamat public
Alamat publik adalah alamat-alamat yang telah ditetapkan oleh InterNIC dan berisi beberapa buah network identifier yang telah dijamin unik (artinya, tidak ada dua host yang menggunakan alamat yang sama) jika intranet tersebut telah terhubung ke Internet.
Ketika beberapa alamat publik telah ditetapkan, maka beberapa rute dapat diprogram ke dalam sebuah router sehingga lalu lintas data yang menuju alamat publik tersebut dapat mencapai lokasinya. Di internet, lalu lintas ke sebuah alamat publik tujuan dapat dicapai, selama masih terkoneksi dengan internet.
2. Alamat illegal
Intranet-intranet pribadi yang tidak memiliki kemauan untuk mengoneksikan intranetnya ke internet dapat memilih alamat apapun yang mereka mau, meskipun menggunakan alamat publik yang telah ditetapkan oleh InterNIC. Jika sebuah organisasi selanjutnya memutuskan untuk menghubungkan intranetnya ke internet, skema alamat yang digunakannya mungkin dapat mengandung alamat-alamat yang mungkin telah ditetapkan oleh InterNIC atau organisasi lainnya. Alamat-alamat tersebut dapat menjadi konflik antara satu dan lainnya, sehingga disebut juga dengan illegal address, yang tidak dapat dihubungi oleh host lainnya.
3. Alamat Privat
` Setiap node IP membutuhkan sebuah alamat IP yang secara global unik terhadap internetwork IP. Pada kasus internet, setiap node di dalam sebuah jaringan yang terhubung ke internet akan membutuhkan sebuah alamat yang unik secara global terhadap internet. Karena perkembangan internet yang sangat amat pesat, organisasi-organisasi yang menghubungkan intranet miliknya ke internet membutuhkan sebuah alamat publik untuk setiap node di dalam intranet miliknya tersebut. Tentu saja, hal ini akan membutuhkan sebuah alamat publik yang unik secara global.
Ketika menganalisis kebutuhan pengalamatan yang dibutuhkan oleh sebuah organisasi, para desainer internet memiliki pemikiran yaitu bagi kebanyakan organisasi, kebanyakan host di dalam intranet organisasi tersebut tidak harus terhubung secara langsung ke internet. Host-host yang membutuhkan sekumpulan layanan internet, seperti halnya akses terhadap web atau e-mail, biasanya mengakses layanan internet tersebut melalui gateway yang berjalan di atas lapisan aplikasi seperti proxy server atau e-mail server. Hasilnya, kebanyakan organisasi hanya membutuhkan alamat publik dalam jumlah sedikit saja yang nantinya digunakan oleh node-node tersebut (hanya untuk proxy, router, firewall, atau translator alamat jaringan) yang terhubung secara langsung ke internet.
Untuk host-host di dalam sebuah organisasi yang tidak membutuhkan akses langsung ke internet, alamat-alamat IP yang bukan duplikat dari alamat publik yang telah ditetapkan mutlak dibutuhkan. Untuk mengatasi masalah pengalamatan ini, para desainer internet mereservasikan sebagian ruangan alamat IP dan menyebut bagian tersebut sebagai ruangan alamat pribadi. Sebuah alamat IP yang berada di dalam ruangan alamat pribadi tidak akan digunakan sebagai sebuah alamat publik. Alamat IP yang berada di dalam ruangan alamat pribadi dikenal juga dengan alamat pribadi atau Private Address. Karena di antara ruangan alamat publik dan ruangan alamat pribadi tidak saling melakukan overlapping, maka alamat pribadi tidak akan menduplikasi alamat publik, dan tidak pula sebaliknya. Sebuah jaringan yang menggunakan alamat IP privat disebut juga dengan jaringan privat atau private network.
Ruangan alamat pribadi yang ditentukan di dalam RFC 1918 didefinisikan di dalam tiga blok alamat berikut:
1. 10.0.0.0/8
2. 172.16.0.0/12
3. 192.168.0.0/16
Sementara itu ada juga sebuah ruang alamat yang digunakan untuk alamat IP privat dalam beberapa sistem operasi:
1. 169.254.0.0/16
10.0.0.0/8
Jaringan pribadi (private network) 10.0.0.0/8 merupakan sebuah network identifier kelas A yang mengizinkan alamat IP yang valid dari 10.0.0.1 hingga 10.255.255.254. Jaringan pribadi 10.0.0.0/8 memiliki 24 bit host yang dapat digunakan untuk skema subnetting di dalam sebuah organisasi privat.
2. 172.16.0.0/12
Jaringan pribadi 172.16.0.0/12 dapat diinterpretasikan sebagai sebuah block dari 16 network identifier kelas B atau sebagai sebuah ruangan alamat yang memiliki 20 bit yang dapat ditetapkan sebagai host identifier, yang dapat digunakan dengan menggunakan skema subnetting di dalam sebuah organisasi privat. Alamat jaringan privat 17.16.0.0/12 mengizinkan alamat-alamat IP yang valid dari 172.16.0.1 hingga 172.31.255.254.
3. 192.168.0.0/16
Jaringan pribadi 192.168.0.0/16 dapat diinterpretasikan sebagai sebuah block dari 256 network identifier kelas C atau sebagai sebuah ruangan alamat yang memiliki 16 bit yang dapat ditetapkan sebagai host identifier yang dapat digunakan dengan menggunakan skema subnetting apapun di dalam sebuah organisasi privat. Alamat jaringan privat 192.168.0.0/16 dapat mendukung alamat-alamat IP yang valid dari 192.168.0.1 hingga 192.168.255.254.
4. 169.254.0.0/16
Alamat jaringan ini dapat digunakan sebagai alamat privat karena memang IANA mengalokasikan untuk tidak menggunakannya. Alamat IP yang mungkin dalam ruang alamat ini adalah 169.254.0.1 hingga 169.254.255.254, dengan alamat subnet mask 255.255.0.0. Alamat ini digunakan sebagai alamat IP privat otomatis (dalam Windows, disebut dengan Automatic Private Internet Protocol Addressing (APIPA)).
2. Alamat Broadcast, alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama . Alamat broadcast digunakan dalam komunikasi one-to-everyone.
3. Alamat Multicast, alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.
Sumber :
1. http://falya93.blogspot.com/2010/12/pembagian-kelas-versi-4.html
2. elearning.¬amikom.¬ac.¬id/¬index.¬php/¬download/¬materi/¬190302105-¬SI032-¬11/¬2010/¬03/-20100310_06_IP A¬ddress Versi 4.¬pdf
IPv4 terdiri dari 5 kelas, yaitu :
1. Kelas A (1 bit pertama IP Address-nya “0”)
Alamat unicast untuk jaringan skala besar. Nomor urut bit tertinggi di dalam alamat IP kelas A selalu diset dengan nilai 0 (nol). Tujuh bit berikutnya—untuk melengkapi oktet pertama—akan membuat sebuah network identifier. 24 bit sisanya (atau tiga oktet terakhir) merepresentasikan host identifier. Ini mengizinkan kelas A memiliki hingga 126 jaringan, dan 16,777,214 host tiap jaringannya. Alamat dengan oktet awal 127 tidak diizinkan, karena digunakan untuk mekanisme Interprocess Communication (IPC) di dalam mesin yang bersangkutan.
2. Kelas B (2 bit pertama IP Address-nya “10”)
Alamat unicast untuk jaringan skala menengah hingga skala besar. Dua bit pertama di dalam oktet pertama alamat IP kelas B selalu diset ke bilangan biner 10. 14 bit berikutnya (untuk melengkapi dua oktet pertama), akan membuat sebuah network identifier. 16 bit sisanya (dua oktet terakhir) merepresentasikan host identifier. Kelas B dapat memiliki 16,384 network, dan 65,534 host untuk setiap network-nya.
3. Kelas C (3 bit pertama IP Address-nya “110”)
Alamat unicast untuk jaringan skala kecil. Tiga bit pertama di dalam oktet pertama alamat kelas C selalu diset ke nilai biner 110. 21 bit selanjutnya (untuk melengkapi tiga oktet pertama) akan membentuk sebuah network identifier. 8 bit sisanya (sebagai oktet terakhir) akan merepresentasikan host identifier. Ini memungkinkan pembuatan total 2,097,152 buah network, dan 254 host untuk setiap network-nya.
4. Kelas D (4 bit pertama IP Address-nya “1110”)
Alamat multicast (bukan alamat unicast). sehingga berbeda dengan tiga kelas di atas. Empat bit pertama di dalam IP kelas D selalu diset ke bilangan biner 1110. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host. Untuk lebih jelas mengenal alamat ini, lihat pada bagian Alamat Multicast IPv4.
5. Kelas E (4 bit pertama IP Address-nya “1111”)
Umumnya digunakan sebagai alamat percobaan (eksperimen)dan dicadangkan untuk digunakan pada masa depan. Empat bit pertama selalu diset kepada bilangan biner 1111. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host.
Aturan dasar dalam menentukan network ID dan host ID yang akan digunakan :
1. Network ID 127.0.0.1 tidak dapat digunakan karena ia secara default digunakan dalam keperluan ‘loop-back’.(‘Loopback’ adalah IP address yang digunakan komputer untuk menunjuk dirinya sendiri).
2. Host ID tidak boleh semua bitnya diset 1 (contoh klas A: 126.255.255.255), karena akan diartikan sebagai alamat broadcast. ID broadcast merupakan alamat yang mewakili seluruh anggota jaringan. Pengiriman paket ke alamat ini akan
menyebabkan paket ini didengarkan oleh seluruh anggota network tersebut.
3. Network ID dan host ID tidak boleh sama dengan 0 (seluruh bit diset 0 seperti 0.0.0.0), karena IP address dengan host ID 0 diartikan sebagai alamat network. Alamat network adalah alamat yang digunakan untuk menunjuk suatu jaringan, dan
tidak menunjukan suatu host.
4. Host ID harus unik dalam suatu network (dalam satu network, tidak boleh ada dua host dengan host ID yang sama).
Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnetmask jaringan kedalam dua buah bagian yaitu :
1. Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan secara khusus untuk mengidentifikasi alamat jaringan dimana host berada. Jika semua Node di dalam jaringan logis yang sama tidak dikonfigurasikan dengan menggunakan network identifier yang sama, maka terjadi error yang disebut routing error. Semua sistem didalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama pula. Alamat network identifier tidak boleh bernilai 0 atau 255
2. Host Identifier/HostID atau Host Address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host (dapat berupa workstation, server atau sistem lainnya yang berbasis TCP/IP) di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier/segmen jaringan dimana host berada.
Alamat IPv4 dibagi menjadi beberapa jenis, sebagai berikut :
1. Alamat Unicast, alamat IPv4 yang ditentukan untuk sebuah interface jaringan yang dihubungkan ke sebuah Internetwork IP. Alamat Unicast ini digunakan dalam komunikasi point-to-point.
Setiap antarmuka jaringan yang menggunakan protokol TCP/IP harus diidentifikasikan dengan menggunakan sebuah alamat logis yang unik, yang disebut dengan alamat unicast (unicast address). Alamat unicast disebut sebagai alamat logis karena alamat ini merupakan alamat yang diterapkan pada lapisan jaringan dalam DARPA Reference Model dan tidak memiliki relasi yang langsung dengan alamat yang digunakan pada lapisan antarmuka jaringan dalam DARPA Reference Model. Sebagai contoh, alamat unicast dapat ditetapkan ke sebuah host dengan antarmuka jaringan dengan teknologi Ethernet, yang memiliki alamat MAC sepanjang 48-bit.
Alamat unicast inilah yang harus digunakan oleh semua host TCP/IP agar dapat saling terhubung. Komponen alamat ini terbagi menjadi dua jenis, yakni alamat host (host identifier) dan alamat jaringan (network identifier).
Alamat unicast menggunakan kelas A, B, dan C dari kelas-kelas alamat IP yang telah disebutkan sebelumnya, sehingga ruang alamatnya adalah dari 1.x.y.z hingga 223.x.y.z. Sebuah alamat unicast dibedakan dengan alamat lainnya dengan menggunakan skema subnet mask.
Jenis-jenis alamat unicast
1. Alamat public
Alamat publik adalah alamat-alamat yang telah ditetapkan oleh InterNIC dan berisi beberapa buah network identifier yang telah dijamin unik (artinya, tidak ada dua host yang menggunakan alamat yang sama) jika intranet tersebut telah terhubung ke Internet.
Ketika beberapa alamat publik telah ditetapkan, maka beberapa rute dapat diprogram ke dalam sebuah router sehingga lalu lintas data yang menuju alamat publik tersebut dapat mencapai lokasinya. Di internet, lalu lintas ke sebuah alamat publik tujuan dapat dicapai, selama masih terkoneksi dengan internet.
2. Alamat illegal
Intranet-intranet pribadi yang tidak memiliki kemauan untuk mengoneksikan intranetnya ke internet dapat memilih alamat apapun yang mereka mau, meskipun menggunakan alamat publik yang telah ditetapkan oleh InterNIC. Jika sebuah organisasi selanjutnya memutuskan untuk menghubungkan intranetnya ke internet, skema alamat yang digunakannya mungkin dapat mengandung alamat-alamat yang mungkin telah ditetapkan oleh InterNIC atau organisasi lainnya. Alamat-alamat tersebut dapat menjadi konflik antara satu dan lainnya, sehingga disebut juga dengan illegal address, yang tidak dapat dihubungi oleh host lainnya.
3. Alamat Privat
` Setiap node IP membutuhkan sebuah alamat IP yang secara global unik terhadap internetwork IP. Pada kasus internet, setiap node di dalam sebuah jaringan yang terhubung ke internet akan membutuhkan sebuah alamat yang unik secara global terhadap internet. Karena perkembangan internet yang sangat amat pesat, organisasi-organisasi yang menghubungkan intranet miliknya ke internet membutuhkan sebuah alamat publik untuk setiap node di dalam intranet miliknya tersebut. Tentu saja, hal ini akan membutuhkan sebuah alamat publik yang unik secara global.
Ketika menganalisis kebutuhan pengalamatan yang dibutuhkan oleh sebuah organisasi, para desainer internet memiliki pemikiran yaitu bagi kebanyakan organisasi, kebanyakan host di dalam intranet organisasi tersebut tidak harus terhubung secara langsung ke internet. Host-host yang membutuhkan sekumpulan layanan internet, seperti halnya akses terhadap web atau e-mail, biasanya mengakses layanan internet tersebut melalui gateway yang berjalan di atas lapisan aplikasi seperti proxy server atau e-mail server. Hasilnya, kebanyakan organisasi hanya membutuhkan alamat publik dalam jumlah sedikit saja yang nantinya digunakan oleh node-node tersebut (hanya untuk proxy, router, firewall, atau translator alamat jaringan) yang terhubung secara langsung ke internet.
Untuk host-host di dalam sebuah organisasi yang tidak membutuhkan akses langsung ke internet, alamat-alamat IP yang bukan duplikat dari alamat publik yang telah ditetapkan mutlak dibutuhkan. Untuk mengatasi masalah pengalamatan ini, para desainer internet mereservasikan sebagian ruangan alamat IP dan menyebut bagian tersebut sebagai ruangan alamat pribadi. Sebuah alamat IP yang berada di dalam ruangan alamat pribadi tidak akan digunakan sebagai sebuah alamat publik. Alamat IP yang berada di dalam ruangan alamat pribadi dikenal juga dengan alamat pribadi atau Private Address. Karena di antara ruangan alamat publik dan ruangan alamat pribadi tidak saling melakukan overlapping, maka alamat pribadi tidak akan menduplikasi alamat publik, dan tidak pula sebaliknya. Sebuah jaringan yang menggunakan alamat IP privat disebut juga dengan jaringan privat atau private network.
Ruangan alamat pribadi yang ditentukan di dalam RFC 1918 didefinisikan di dalam tiga blok alamat berikut:
1. 10.0.0.0/8
2. 172.16.0.0/12
3. 192.168.0.0/16
Sementara itu ada juga sebuah ruang alamat yang digunakan untuk alamat IP privat dalam beberapa sistem operasi:
1. 169.254.0.0/16
10.0.0.0/8
Jaringan pribadi (private network) 10.0.0.0/8 merupakan sebuah network identifier kelas A yang mengizinkan alamat IP yang valid dari 10.0.0.1 hingga 10.255.255.254. Jaringan pribadi 10.0.0.0/8 memiliki 24 bit host yang dapat digunakan untuk skema subnetting di dalam sebuah organisasi privat.
2. 172.16.0.0/12
Jaringan pribadi 172.16.0.0/12 dapat diinterpretasikan sebagai sebuah block dari 16 network identifier kelas B atau sebagai sebuah ruangan alamat yang memiliki 20 bit yang dapat ditetapkan sebagai host identifier, yang dapat digunakan dengan menggunakan skema subnetting di dalam sebuah organisasi privat. Alamat jaringan privat 17.16.0.0/12 mengizinkan alamat-alamat IP yang valid dari 172.16.0.1 hingga 172.31.255.254.
3. 192.168.0.0/16
Jaringan pribadi 192.168.0.0/16 dapat diinterpretasikan sebagai sebuah block dari 256 network identifier kelas C atau sebagai sebuah ruangan alamat yang memiliki 16 bit yang dapat ditetapkan sebagai host identifier yang dapat digunakan dengan menggunakan skema subnetting apapun di dalam sebuah organisasi privat. Alamat jaringan privat 192.168.0.0/16 dapat mendukung alamat-alamat IP yang valid dari 192.168.0.1 hingga 192.168.255.254.
4. 169.254.0.0/16
Alamat jaringan ini dapat digunakan sebagai alamat privat karena memang IANA mengalokasikan untuk tidak menggunakannya. Alamat IP yang mungkin dalam ruang alamat ini adalah 169.254.0.1 hingga 169.254.255.254, dengan alamat subnet mask 255.255.0.0. Alamat ini digunakan sebagai alamat IP privat otomatis (dalam Windows, disebut dengan Automatic Private Internet Protocol Addressing (APIPA)).
2. Alamat Broadcast, alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama . Alamat broadcast digunakan dalam komunikasi one-to-everyone.
3. Alamat Multicast, alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.
Sumber :
1. http://falya93.blogspot.com/2010/12/pembagian-kelas-versi-4.html
2. elearning.¬amikom.¬ac.¬id/¬index.¬php/¬download/¬materi/¬190302105-¬SI032-¬11/¬2010/¬03/-20100310_06_IP A¬ddress Versi 4.¬pdf
Subnetting versi 4
Alamat IP versi 4 (sering disebut dengan Alamat IPv4) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 4. Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati hingga 4 miliar host komputer di seluruh dunia, jumlah host tersebut didapatkan dari 256 (didapatkan dari 8 bit) dipangkat 4(karena terdapat 4 oktet) sehingga nilai maksimal dari alamt IP versi 4 tersebut adalah 255.255.255.255 dimana nilai dihitung dari nol sehingga nilai nilai host yang dapat ditampung adalah 256x256x256x256=4.294.967.296 host. sehingga bila host yang ada diseluruh dunia melebihi kuota tersebut maka dibuatlah IP versi 6 atau IPv6.
REPRESENTASI ALAMAT IP VERSI 4
Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal bertitik (dotted-decimal notation), yang dibagi ke dalam empat buah oktet berukuran 8-bit. Dalam beberapa buku referensi, format bentuknya adalah w.x.y.z. Karena setiap oktet berukuran 8-bit, maka nilainya berkisar antara 0 hingga 255 (meskipun begitu, terdapat beberapa pengecualian nilai).
Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnet mask jaringan ke dalam dua buah bagian, yakni:
1. Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host berada. Dalam banyak kasus, sebuah alamat network identifier adalah sama dengan segmen jaringan fisik dengan batasan yang dibuat dan didefinisikan oleh router IP. Meskipun demikian, ada beberapa kasus di mana beberapa jaringan logis terdapat di dalam sebuah segmen jaringan fisik yang sama dengan menggunakan sebuah praktek yang disebut sebagai multinetting. Semua sistem di dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama. Network identifier juga harus bersifat unik dalam sebuah internetwork. Jika semua node di dalam jaringan logis yang sama tidak dikonfigurasikan dengan menggunakan network identifier yang sama, maka terjadilah masalah yang disebut dengan routing error. Alamat network identifier tidak boleh bernilai 0 atau 255.
2. Host Identifier/HostID atau Host address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host (dapat berupa workstation, server atau sistem lainnya yang berbasis teknologi TCP/IP) di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier/segmen jaringan di mana ia berada.
Alamat IPv4 terbagi menjadi beberapa jenis, yakni sebagai berikut :
1. Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah Internetwork IP. Alamat unicast digunakan dalam komunikasi point-to-point atau one-to-one.
2. Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone.
3. Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.
SUBNET MASK
Subnet mask adalah istilah teknologi informasi dalam bahasa Inggris yang mengacu kepada angka biner 32 bit yang digunakan untuk membedakan network ID dengan host ID, menunjukkan letak suatu host, apakah berada di jaringan lokal atau jaringan luar.
Penggunaan sebuah subnet sebagai sebuah address mask sebagai sebuah nilai 32-bit yang digunakan untuk membedakan network identifier dari host identifier di dalam sebuah alamat IP. Bit-bit subnet mask yang didefinisikan, adalah sebagai berikut:
1. Semua bit yang ditujukan agar digunakan oleh network identifier diset ke nilai 1.
2. Semua bit yang ditujukan agar digunakan oleh host identifier diset ke nilai 0.
Setiap host di dalam sebuah jaringan yang menggunakan TCP/IP membutuhkan sebuah subnet mask meskipun berada di dalam sebuah jaringan dengan satu segmen saja. Entah itu subnet mask default (yang digunakan ketika memakai network identifier berbasis kelas) ataupun subnet mask yang dikustomisasi (yang digunakan ketika membuat sebuah subnet atau supernet) harus dikonfigurasikan di dalam setiap node TCP/IP. Ada dua metode yang dapat digunakan untuk merepresentasikan subnet mask, yakni:
1. Desimal Bertitik
Sebuah subnet mask biasanya diekspresikan di dalam notasi desimal bertitik (dotted decimal notation), seperti halnya alamat IP. Setelah semua bit diset sebagai bagian network identifier dan host identifier, hasil nilai 32-bit tersebut akan dikonversikan ke notasi desimal bertitik. Perlu dicatat, bahwa meskipun direpresentasikan sebagai notasi desimal bertitik, subnet mask bukanlah sebuah alamat IP.
Subnet mask default dibuat berdasarkan kelas-kelas alamat IP dan digunakan di dalam jaringan TCP/IP yang tidak dibagi ke dalam beberapa subnet. Tabel di bawah ini menyebutkan beberapa subnet mask default dengan menggunakan notasi desimal bertitik. Formatnya adalah:
Kelas Alamat Subnet mask (biner) Subnet Mask (desimal)
Kelas A 11111111.00000000.00000000.00000000 255.0.0.0
Kelas B 11111111.11111111.00000000.00000000 255.255.0.0
Kelas C 11111111.11111111.11111111.00000000 255.255.255.0
2. Representasi panjang prefiks (prefix length) dari sebuah subnet mask
Karena bit-bit network identifier harus selalu dipilih di dalam sebuah bentuk yang berdekatan dari bit-bit ordo tinggi, maka ada sebuah cara yang digunakan untuk merepresentasikan sebuah subnet mask dengan menggunakan bit yang mendefinisikan network identifier sebagai sebuah network prefix dengan menggunakan notasi network prefix seperti tercantum di dalam tabel di bawah ini. Notasi network prefix juga dikenal dengan sebutan notasi Classless Inter-Domain Routing (CIDR) Formatnya adalah sebagai berikut:
Sebagai contoh, network identifier kelas B dari 138.96.0.0 yang memiliki subnet mask 255.255.0.0 dapat direpresentasikan di dalam notasi prefix length sebagai 138.96.0.0/16.
Karena semua host yang berada di dalam jaringan yang sama menggunakan network identifier yang sama, maka semua host yang berada di dalam jaringan yang sama harus menggunakan network identifier yang sama yang didefinisikan oleh subnet mask yang sama pula. Sebagai contoh, notasi 138.23.0.0/16 tidaklah sama dengan notasi 138.23.0.0/24, dan kedua jaringan tersebut tidak berada di dalam ruang alamat yang sama. Network identifier 138.23.0.0/16 memiliki range alamat IP yang valid mulai dari 138.23.0.1 hingga 138.23.255.254; sedangkan network identifier 138.23.0.0/24 hanya memiliki range alamat IP yang valid mulai dari 138.23.0.1 hingga 138.23.0.254.
3. Menentukan Alamat Network Identifier
Untuk menentukan network identifier dari sebuah alamat IP dengan menggunakan sebuah subnet mask tertentu, dapat dilakukan dengan menggunakan sebuah operasi matematika, yaitu dengan menggunakan operasi logika perbandingan AND (AND comparison). Di dalam sebuah AND comparison, nilai dari dua hal yang diperbandingkan akan bernilai true hanya ketika dua item tersebut bernilai true; dan menjadi false jika salah satunya false. Dengan mengaplikasikan prinsip ini ke dalam bit-bit, nilai 1 akan didapat jika kedua bit yang diperbandingkan bernilai 1, dan nilai 0 jika ada salah satu di antara nilai yang diperbandingkan bernilai 0.
Cara ini akan melakukan sebuah operasi logika AND comparison dengan menggunakan 32-bit alamat IP dan dengan 32-bit subnet mask, yang dikenal dengan operasi bitwise logical AND comparison. Hasil dari operasi bitwise alamat IP dengan subnet mask itulah yang disebut dengan network identifier.
SUBNETTING
Subnetting adalah pembagian suatu kelompok alamat IP menjadi beberapa network ID lain dengan jumlah anggota jaringan yang lebih kecil, yang disebut subnet (subnetwork). Tujuannya subnetting yaitu :
1. Untuk mempercepat pengiriman data.
2. Memudahkan pengaturan / management alamat.
3. Membagi satu kelas netwok atas sejumlah subnetwork dengan arti membagi suatu kelas jaringan menjadi bagian-bagian yang lebih kecil.
4. Menempatkan suatu host, apakah berada dalam satu jaringan atau tidak.
5. Untuk mengatasi masalah perbedaaan hardware dengan topologi fisik jaringan.
6. Penggunaan IP Address yang lebih efisien.
TABEL SUBNETTING
a. Subnetting Alamat IP Kelas A
Tabel berikut berisi subnetting yang dapat dilakukan pada alamat IP dengan network identifier kelas A.
Subnetting Alamat IP kelas B
Tabel berikut berisi subnetting yang dapat dilakukan pada alamat IP dengan network identifier kelas B.
Subnetting Alamat IP kelas C
Tabel berikut berisi subnetting yang dapat dilakukan pada alamat IP dengan network identifier kelas C.
Penghitungan subnetting bisa dilakukan dengan dua cara, cara binary yang relatif lambat dan cara khusus yang lebih cepat. Pada hakekatnya semua pertanyaan tentang subnetting akan berkisar di empat masalah: Jumlah Subnet, Jumlah Host per Subnet, Blok Subnet, dan Alamat Host- Broadcast.
Penulisan IP address umumnya adalah dengan 192.168.1.2. Namun adakalanya ditulis dengan 192.168.1.2/24. Artinya bahwa IP address 192.168.1.2 dengan subnet mask 255.255.255.0 dimana /24 diambil dari penghitungan bahwa 24 bit subnet mask diselubung dengan binari 1. Atau dengan kata lain, subnet masknya adalah: 11111111.11111111.11111111.00000000 (255.255.255.0).
REPRESENTASI ALAMAT IP VERSI 4
Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal bertitik (dotted-decimal notation), yang dibagi ke dalam empat buah oktet berukuran 8-bit. Dalam beberapa buku referensi, format bentuknya adalah w.x.y.z. Karena setiap oktet berukuran 8-bit, maka nilainya berkisar antara 0 hingga 255 (meskipun begitu, terdapat beberapa pengecualian nilai).
Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnet mask jaringan ke dalam dua buah bagian, yakni:
1. Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host berada. Dalam banyak kasus, sebuah alamat network identifier adalah sama dengan segmen jaringan fisik dengan batasan yang dibuat dan didefinisikan oleh router IP. Meskipun demikian, ada beberapa kasus di mana beberapa jaringan logis terdapat di dalam sebuah segmen jaringan fisik yang sama dengan menggunakan sebuah praktek yang disebut sebagai multinetting. Semua sistem di dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama. Network identifier juga harus bersifat unik dalam sebuah internetwork. Jika semua node di dalam jaringan logis yang sama tidak dikonfigurasikan dengan menggunakan network identifier yang sama, maka terjadilah masalah yang disebut dengan routing error. Alamat network identifier tidak boleh bernilai 0 atau 255.
2. Host Identifier/HostID atau Host address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host (dapat berupa workstation, server atau sistem lainnya yang berbasis teknologi TCP/IP) di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier/segmen jaringan di mana ia berada.
Alamat IPv4 terbagi menjadi beberapa jenis, yakni sebagai berikut :
1. Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah Internetwork IP. Alamat unicast digunakan dalam komunikasi point-to-point atau one-to-one.
2. Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone.
3. Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.
SUBNET MASK
Subnet mask adalah istilah teknologi informasi dalam bahasa Inggris yang mengacu kepada angka biner 32 bit yang digunakan untuk membedakan network ID dengan host ID, menunjukkan letak suatu host, apakah berada di jaringan lokal atau jaringan luar.
Penggunaan sebuah subnet sebagai sebuah address mask sebagai sebuah nilai 32-bit yang digunakan untuk membedakan network identifier dari host identifier di dalam sebuah alamat IP. Bit-bit subnet mask yang didefinisikan, adalah sebagai berikut:
1. Semua bit yang ditujukan agar digunakan oleh network identifier diset ke nilai 1.
2. Semua bit yang ditujukan agar digunakan oleh host identifier diset ke nilai 0.
Setiap host di dalam sebuah jaringan yang menggunakan TCP/IP membutuhkan sebuah subnet mask meskipun berada di dalam sebuah jaringan dengan satu segmen saja. Entah itu subnet mask default (yang digunakan ketika memakai network identifier berbasis kelas) ataupun subnet mask yang dikustomisasi (yang digunakan ketika membuat sebuah subnet atau supernet) harus dikonfigurasikan di dalam setiap node TCP/IP. Ada dua metode yang dapat digunakan untuk merepresentasikan subnet mask, yakni:
1. Desimal Bertitik
Sebuah subnet mask biasanya diekspresikan di dalam notasi desimal bertitik (dotted decimal notation), seperti halnya alamat IP. Setelah semua bit diset sebagai bagian network identifier dan host identifier, hasil nilai 32-bit tersebut akan dikonversikan ke notasi desimal bertitik. Perlu dicatat, bahwa meskipun direpresentasikan sebagai notasi desimal bertitik, subnet mask bukanlah sebuah alamat IP.
Subnet mask default dibuat berdasarkan kelas-kelas alamat IP dan digunakan di dalam jaringan TCP/IP yang tidak dibagi ke dalam beberapa subnet. Tabel di bawah ini menyebutkan beberapa subnet mask default dengan menggunakan notasi desimal bertitik. Formatnya adalah:
Kelas Alamat Subnet mask (biner) Subnet Mask (desimal)
Kelas A 11111111.00000000.00000000.00000000 255.0.0.0
Kelas B 11111111.11111111.00000000.00000000 255.255.0.0
Kelas C 11111111.11111111.11111111.00000000 255.255.255.0
2. Representasi panjang prefiks (prefix length) dari sebuah subnet mask
Karena bit-bit network identifier harus selalu dipilih di dalam sebuah bentuk yang berdekatan dari bit-bit ordo tinggi, maka ada sebuah cara yang digunakan untuk merepresentasikan sebuah subnet mask dengan menggunakan bit yang mendefinisikan network identifier sebagai sebuah network prefix dengan menggunakan notasi network prefix seperti tercantum di dalam tabel di bawah ini. Notasi network prefix juga dikenal dengan sebutan notasi Classless Inter-Domain Routing (CIDR) Formatnya adalah sebagai berikut:
Sebagai contoh, network identifier kelas B dari 138.96.0.0 yang memiliki subnet mask 255.255.0.0 dapat direpresentasikan di dalam notasi prefix length sebagai 138.96.0.0/16.
Karena semua host yang berada di dalam jaringan yang sama menggunakan network identifier yang sama, maka semua host yang berada di dalam jaringan yang sama harus menggunakan network identifier yang sama yang didefinisikan oleh subnet mask yang sama pula. Sebagai contoh, notasi 138.23.0.0/16 tidaklah sama dengan notasi 138.23.0.0/24, dan kedua jaringan tersebut tidak berada di dalam ruang alamat yang sama. Network identifier 138.23.0.0/16 memiliki range alamat IP yang valid mulai dari 138.23.0.1 hingga 138.23.255.254; sedangkan network identifier 138.23.0.0/24 hanya memiliki range alamat IP yang valid mulai dari 138.23.0.1 hingga 138.23.0.254.
3. Menentukan Alamat Network Identifier
Untuk menentukan network identifier dari sebuah alamat IP dengan menggunakan sebuah subnet mask tertentu, dapat dilakukan dengan menggunakan sebuah operasi matematika, yaitu dengan menggunakan operasi logika perbandingan AND (AND comparison). Di dalam sebuah AND comparison, nilai dari dua hal yang diperbandingkan akan bernilai true hanya ketika dua item tersebut bernilai true; dan menjadi false jika salah satunya false. Dengan mengaplikasikan prinsip ini ke dalam bit-bit, nilai 1 akan didapat jika kedua bit yang diperbandingkan bernilai 1, dan nilai 0 jika ada salah satu di antara nilai yang diperbandingkan bernilai 0.
Cara ini akan melakukan sebuah operasi logika AND comparison dengan menggunakan 32-bit alamat IP dan dengan 32-bit subnet mask, yang dikenal dengan operasi bitwise logical AND comparison. Hasil dari operasi bitwise alamat IP dengan subnet mask itulah yang disebut dengan network identifier.
SUBNETTING
Subnetting adalah pembagian suatu kelompok alamat IP menjadi beberapa network ID lain dengan jumlah anggota jaringan yang lebih kecil, yang disebut subnet (subnetwork). Tujuannya subnetting yaitu :
1. Untuk mempercepat pengiriman data.
2. Memudahkan pengaturan / management alamat.
3. Membagi satu kelas netwok atas sejumlah subnetwork dengan arti membagi suatu kelas jaringan menjadi bagian-bagian yang lebih kecil.
4. Menempatkan suatu host, apakah berada dalam satu jaringan atau tidak.
5. Untuk mengatasi masalah perbedaaan hardware dengan topologi fisik jaringan.
6. Penggunaan IP Address yang lebih efisien.
TABEL SUBNETTING
a. Subnetting Alamat IP Kelas A
Tabel berikut berisi subnetting yang dapat dilakukan pada alamat IP dengan network identifier kelas A.
Subnetting Alamat IP kelas B
Tabel berikut berisi subnetting yang dapat dilakukan pada alamat IP dengan network identifier kelas B.
Subnetting Alamat IP kelas C
Tabel berikut berisi subnetting yang dapat dilakukan pada alamat IP dengan network identifier kelas C.
Penghitungan subnetting bisa dilakukan dengan dua cara, cara binary yang relatif lambat dan cara khusus yang lebih cepat. Pada hakekatnya semua pertanyaan tentang subnetting akan berkisar di empat masalah: Jumlah Subnet, Jumlah Host per Subnet, Blok Subnet, dan Alamat Host- Broadcast.
Penulisan IP address umumnya adalah dengan 192.168.1.2. Namun adakalanya ditulis dengan 192.168.1.2/24. Artinya bahwa IP address 192.168.1.2 dengan subnet mask 255.255.255.0 dimana /24 diambil dari penghitungan bahwa 24 bit subnet mask diselubung dengan binari 1. Atau dengan kata lain, subnet masknya adalah: 11111111.11111111.11111111.00000000 (255.255.255.0).
Topologi Jaringan
Topologi jaringan adalah hal yang menjelaskan hubungan geometris antara unsur-unsur dasar penyusun jaringan, yaitu node, link, dan station. Topologi jaringan dapat dibagi menjadi 6 kategori utama seperti di bawah ini.
1. Topologi bintang
2. Topologi cincin
3. Topologi bus
4. Topologi mesh
5. Topologi pohon

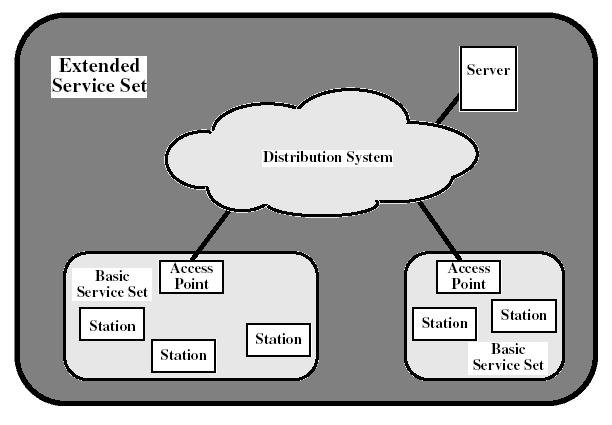

6. Topologi wireless
Setiap jenis topologi di atas masing-masing memiliki kelebihan dan kekurangan. Pemilihan topologi jaringan didasarkan pada skala jaringan, biaya, tujuan, dan pengguna.
Topologi menggambarkan struktur dari suatu jaringan atau bagaimana sebuah jaringan didesain. Pola ini sangat erat kaitannya dengan metode access dan media pengiriman yang digunakan. Topologi yang ada sangatlah tergantung dengan letak geofrapis dari masing-masing terminal, kualitas kontrol yang dibutuhkan dalam komunikasi ataupun penyampaian pesan, serta kecepatan dari pengiriman data. Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan kabel secara fisik dan topologi logik (logical topology) yang menunjukan bagaimana suatu media diakses oleh host.
1. Topologi Bus
Topologi bus ini sering juga disebut sebagai topologi backbone, dimana ada sebuah kabel coaxial yang dibentang kemudian beberapa komputer dihubungkan pada kabel tersebut. Secara sederhana pada topologi bus, satu kabel media transmisi dibentang dari ujung ke ujung, kemudian kedua ujung ditutup dengan “terminator” atau terminating-resistance (biasanya berupa tahanan listrik sekitar 60 ohm).
1. Pada titik tertentu diadakan sambungan (tap) untuk setiap terminal.
2. Wujud dari tap ini bisa berupa “kabel transceiver” bila digunakan “thick coax” sebagai media transmisi.
3. Atau berupa “BNC T-connector” bila digunakan “thin coax” sebagai media transmisi.
4. Atau berupa konektor “RJ-45” dan “hub” bila digunakan kabel UTP.
5. Transmisi data dalam kabel bersifat “full duplex”, dan sifatnya “broadcast”, semua terminal bisa menerima transmisi data.
6. Suatu protokol akan mengatur transmisi dan penerimaan data, yaitu Protokol Ethernet atau CSMA/CD.
Kelebihan topologi Bus adalah:
1. Instalasi relatif lebih murah
2. Kerusakan satu komputer client tidak akan mempengaruhi komunikasi antar client lainnya
3. Biaya relatif lebih murah
Kelemahan topologi Bus adalah:
1. Jika kabel utama (bus) atau backbone putus maka komunikasi gagal
2. Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit
3. Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang mengirim pesan dan ini akan menurunkan kecepatan komunikasi.
2. Topologi Ring (Cincin)
Topologi ring biasa juga disebut sebagai topologi cincin karena bentuknya seperti cincing yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin. Cincin ini hampir sama fungsinya dengan concenrator pada topologi star yang menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.
Secara lebih sederhana lagi topologi cincin merupakan untaian media transmisi dari satu terminal ke terminal lainnya hingga membentuk suatu lingkaran, dimana jalur transmisi hanya “satu arah”.
Beberapa fungsi yang diperlukan dalam topologi cincin : penyelipan data, penerimaan data, dan pemindahan data.
1. Penyelipan data adalah proses dimana data dimasukkan kedalam saluran transmisi oleh terminal pengirim setelah diberi alamat dan bit-bit tambahan lainnya.
2. Penerimaan data adalah proses ketika terminal yang dituju telah mengambil data dari saluran, yaitu dengan cara membandingkan alamat yang ada pada paket data dengan alamat terminal itu sendiri. Apabila alamat tersebut sama maka data kiriman disalin.
3. Pemindahan data adalah proses dimana kiriman data diambil kembali oleh terminal pengirim karena tidak ada terminal yang menerimanya (mungkin akibat salah alamat). Jika data tidak diambil kembali maka data ini akan berputar-putar dalama saluran. Pada jaringan bus hal ini tidak akan terjadi karena kiriman akan diserap oleh “terminator”.
4. Pada hakekatnya setiap terminal dalam jaringan cincin adalah “repeater”, dan mampu melakukan ketiga fungsi dari topologi cincin.
5. Sistem yang mengatur bagaimana komunikasi data berlangsung pada jaringan cincin sering disebut token-ring.
6. Kemungkinan permasalahan yang bisa timbul dalam jaringan cincin adalah:
a. Kegagalan satu terminal / repeater akan memutuskan komunikasi ke semua terminal.
b. Pemasangan terminal baru menyebabkan gangguan terhadap jaringan, terminal baru harus mengenal dan dihubungkan dengan kedua terminal tetangganya.
3. Topologi Star (Bintang)
Disebut topologi star karena bentuknya seperti bintang, sebuah alat yang disebut concentrator bisa berupa hub atau switch menjadi pusat, dimana semua komputer dalam jaringan dihubungkan ke concentrator ini.
1. Pada topologi Bintang (Star) sebuah terminal pusat bertindak sebagai pengatur dan pengendali semua komunikasi yang terjadi. Terminal-terminal lainnya melalukan komunikasi melalui terminal pusat ini.
2. Terminal kontrol pusat bisa berupa sebuah komputer yang difungsikan sebagai pengendali tetapi bisa juga berupa “HUB” atau “MAU” (Multi Accsess Unit).
3. Terdapat dua alternatif untuk operasi simpul pusat.
a. Simpul pusat beroperasi secara “broadcast” yang menyalurkan data ke seluruh arah. Pada operasi ini walaupun secara fisik kelihatan sebagai bintang namun secara logik sebenarnya beroperasi seperti bus. Alternatif ini menggunakan HUB.
b. Simpul pusat beroperasi sebagai “switch”, data kiriman diterima oleh simpul kemudian dikirim hanya ke terminal tujuan (bersifat point-to-point), akternatif ini menggunakan MAU sebagai pengendali
c. Bila menggunakan HUB maka secara fisik sebenarnya jaringan berbentuk topologi Bintang namun secara logis bertopologi Bus. Bila menggunakan MAU maka baik fisik maupun logis bertopologi Bintang.
4. Kelebihan topologi bintang :
a. Karena setiap komponen dihubungkan langsung ke simpul pusat maka pengelolaan menjadi mudah, kegagalan komunikasi mudah ditelusuri.
b. Kegagalan pada satu komponen/terminal tidak mempengaruhi komunikasi terminal lain.
5. Kelemahan topologi bintang:
a. Kegagalan pusat kontrol (simpul pusat) memutuskan semua komunikasi
b. Bila yang digunakan sebagai pusat kontrol adalah HUB maka kecepatan akan berkurang sesuai dengan penambahan komputer, semakin banyak semakin lambat.
4. Topologi Tree (Pohon)
1. Topologi pohon adalah pengembangan atau generalisasi topologi bus. Media transmisi merupakan satu kabel yang bercabang namun loop tidak tertutup.
2. Topologi pohon dimulai dari suatu titik yang disebut “headend”. Dari headend beberapa kabel ditarik menjadi cabang, dan pada setiap cabang terhubung beberapa terminal dalam bentuk bus, atau dicabang lagi hingga menjadi rumit.
3. Ada dua kesulitan pada topologi ini:
a. Karena bercabang maka diperlukan cara untuk menunjukkan kemana data dikirim, atau kepada siapa transmisi data ditujukan.
b. Perlu suatu mekanisme untuk mengatur transmisi dari terminal terminal dalam jaringan.
5. Topologi Mesh (Tak beraturan)
1. Topologi Mesh adalah topologi yang tidak memiliki aturan dalam koneksi. Topologi ini biasanya timbul akibat tidak adanya perencanaan awal ketika membangun suatu jaringan.
2. Karena tidak teratur maka kegagalan komunikasi menjadi sulit dideteksi, dan ada kemungkinan boros dalam pemakaian media transmisi.
6. Topologi Wireless (Nirkabel)
1. Jaringan nirkabel menjadi trend sebagai alternatif dari jaringan kabel, terutama untuk pengembangan LAN tradisional karena bisa mengurangi biaya pemasangan kabel dan mengurangi tugas-tugas relokasi kabel apabila terjadi perubahan dalam arsitektur bangunan dsb. Topologi ini dikenal dengan berbagai nama, misalnya WLAN, WaveLAN, HotSpot, dsb.
2. Model dasar dari LAN nirkabel adalah sbb: Blok terkecil dari LAN Nirkabel disebut Basic Service Set (BSS), yang terdiri atas sejumlah station / terminal yang menjalankan protokol yang sama dan berlomba dalam hal akses menuju media bersama yang sama.
3. Suatu BSS bisa terhubung langsung atau terpisah dari suatu sistem distribusi backbone melalui titik akses (Access Point).
4. Protokol MAC bisa terdistribusikan secara penuh atau terkontrol melalui suatu fungsi kordinasi sentral yang berada dalam titik akses.
5. Suatu Extended Service Set (ESS) terdiri dari dua atau lebih BSS yang dihubungkan melalui suatu sistem distribusi.
6. Interaksi antara LAN nirkabel dengan jenis LAN lainnya digambarkan sebagai berikut:
7. Pada suatu jaringan LAN bisa terdapat LAN berkabel backbone, seperti “Ethernet” yang mendukung server, workstation, dan satu atau lebih bridge / router untuk dihubungkan dengan jaringan lain. Selain itu terdapat modul kontrol (CM) yang bertindak sebagai interface untuk jaringan LAN nirkabel. CM meliputi baik fungsi bridge ataupun fungsi router untuk menghubungkan LAN nirkabel dengan jaringan induk. Selain itu terdapat Hub dan juga modul pemakai (UM) yang mengontrol sejumlah stasiun LAN berkabel.
8. Penggunaan teknologi LAN nirkabel lainnya adalah untuk menghubungkan LAN pada bangunan yang berdekatan.
9. Syarat-syarat LAN nirkabel :
a. Laju penyelesaian: protokol medium access control harus bisa digunakan se-efisien mungkin oleh media nirkabel untuk memaksimalkan kapasitas.
b. Jumlah simpul: LAN nirkabel perlu mendukung ratusan simpul pada sel-sel multipel.
c. Koneksi ke LAN backbone: modul kontrol (CM) harus mampu menghubungkan suatu jaringan LAN ke jaringan LAN lainnya atau suatu jaringan ad-hoc nirkabel.
d. Daerah layanan: daerah jangkauan untuk LAN nirkabel biasanya memiliki diameter 100 hingga 300 meter.
e. Kekokohan dan keamanan transmisi: sistem LAN nirkabel harus handal dan mampu menyediakan sistem pengamanan terutama penyadapan.
10. Teknologi LAN nirkabel:
a. LAN infrared (IR) : terbatas dalam sebuah ruangan karena IR tidak mampu menembus dinding yang tidak tembus cahaya.
b. LAN gelombang radio : terbatas dalam sebuah kompleks gedung, seperti bluetooth, WiFi, dan HomeRF.
c. LAN spektrum penyebaran: beroperasi pada band-band ISM (industrial, scientific, medical) yang tidak memerlukan lisensi.
d. Gelombang mikro narrowband : beroperasi pada frekuensi gelombang mikro yang tidak termasuk dalam spektrum penyebaran.
http://teknik-informatika.com/topologi-jaringan/
1. Topologi bintang
2. Topologi cincin
3. Topologi bus
4. Topologi mesh
5. Topologi pohon
6. Topologi wireless
Setiap jenis topologi di atas masing-masing memiliki kelebihan dan kekurangan. Pemilihan topologi jaringan didasarkan pada skala jaringan, biaya, tujuan, dan pengguna.
Topologi menggambarkan struktur dari suatu jaringan atau bagaimana sebuah jaringan didesain. Pola ini sangat erat kaitannya dengan metode access dan media pengiriman yang digunakan. Topologi yang ada sangatlah tergantung dengan letak geofrapis dari masing-masing terminal, kualitas kontrol yang dibutuhkan dalam komunikasi ataupun penyampaian pesan, serta kecepatan dari pengiriman data. Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan kabel secara fisik dan topologi logik (logical topology) yang menunjukan bagaimana suatu media diakses oleh host.
1. Topologi Bus
Topologi bus ini sering juga disebut sebagai topologi backbone, dimana ada sebuah kabel coaxial yang dibentang kemudian beberapa komputer dihubungkan pada kabel tersebut. Secara sederhana pada topologi bus, satu kabel media transmisi dibentang dari ujung ke ujung, kemudian kedua ujung ditutup dengan “terminator” atau terminating-resistance (biasanya berupa tahanan listrik sekitar 60 ohm).
1. Pada titik tertentu diadakan sambungan (tap) untuk setiap terminal.
2. Wujud dari tap ini bisa berupa “kabel transceiver” bila digunakan “thick coax” sebagai media transmisi.
3. Atau berupa “BNC T-connector” bila digunakan “thin coax” sebagai media transmisi.
4. Atau berupa konektor “RJ-45” dan “hub” bila digunakan kabel UTP.
5. Transmisi data dalam kabel bersifat “full duplex”, dan sifatnya “broadcast”, semua terminal bisa menerima transmisi data.
6. Suatu protokol akan mengatur transmisi dan penerimaan data, yaitu Protokol Ethernet atau CSMA/CD.
Kelebihan topologi Bus adalah:
1. Instalasi relatif lebih murah
2. Kerusakan satu komputer client tidak akan mempengaruhi komunikasi antar client lainnya
3. Biaya relatif lebih murah
Kelemahan topologi Bus adalah:
1. Jika kabel utama (bus) atau backbone putus maka komunikasi gagal
2. Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit
3. Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang mengirim pesan dan ini akan menurunkan kecepatan komunikasi.
2. Topologi Ring (Cincin)
Topologi ring biasa juga disebut sebagai topologi cincin karena bentuknya seperti cincing yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin. Cincin ini hampir sama fungsinya dengan concenrator pada topologi star yang menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.
Secara lebih sederhana lagi topologi cincin merupakan untaian media transmisi dari satu terminal ke terminal lainnya hingga membentuk suatu lingkaran, dimana jalur transmisi hanya “satu arah”.
Beberapa fungsi yang diperlukan dalam topologi cincin : penyelipan data, penerimaan data, dan pemindahan data.
1. Penyelipan data adalah proses dimana data dimasukkan kedalam saluran transmisi oleh terminal pengirim setelah diberi alamat dan bit-bit tambahan lainnya.
2. Penerimaan data adalah proses ketika terminal yang dituju telah mengambil data dari saluran, yaitu dengan cara membandingkan alamat yang ada pada paket data dengan alamat terminal itu sendiri. Apabila alamat tersebut sama maka data kiriman disalin.
3. Pemindahan data adalah proses dimana kiriman data diambil kembali oleh terminal pengirim karena tidak ada terminal yang menerimanya (mungkin akibat salah alamat). Jika data tidak diambil kembali maka data ini akan berputar-putar dalama saluran. Pada jaringan bus hal ini tidak akan terjadi karena kiriman akan diserap oleh “terminator”.
4. Pada hakekatnya setiap terminal dalam jaringan cincin adalah “repeater”, dan mampu melakukan ketiga fungsi dari topologi cincin.
5. Sistem yang mengatur bagaimana komunikasi data berlangsung pada jaringan cincin sering disebut token-ring.
6. Kemungkinan permasalahan yang bisa timbul dalam jaringan cincin adalah:
a. Kegagalan satu terminal / repeater akan memutuskan komunikasi ke semua terminal.
b. Pemasangan terminal baru menyebabkan gangguan terhadap jaringan, terminal baru harus mengenal dan dihubungkan dengan kedua terminal tetangganya.
3. Topologi Star (Bintang)
Disebut topologi star karena bentuknya seperti bintang, sebuah alat yang disebut concentrator bisa berupa hub atau switch menjadi pusat, dimana semua komputer dalam jaringan dihubungkan ke concentrator ini.
1. Pada topologi Bintang (Star) sebuah terminal pusat bertindak sebagai pengatur dan pengendali semua komunikasi yang terjadi. Terminal-terminal lainnya melalukan komunikasi melalui terminal pusat ini.
2. Terminal kontrol pusat bisa berupa sebuah komputer yang difungsikan sebagai pengendali tetapi bisa juga berupa “HUB” atau “MAU” (Multi Accsess Unit).
3. Terdapat dua alternatif untuk operasi simpul pusat.
a. Simpul pusat beroperasi secara “broadcast” yang menyalurkan data ke seluruh arah. Pada operasi ini walaupun secara fisik kelihatan sebagai bintang namun secara logik sebenarnya beroperasi seperti bus. Alternatif ini menggunakan HUB.
b. Simpul pusat beroperasi sebagai “switch”, data kiriman diterima oleh simpul kemudian dikirim hanya ke terminal tujuan (bersifat point-to-point), akternatif ini menggunakan MAU sebagai pengendali
c. Bila menggunakan HUB maka secara fisik sebenarnya jaringan berbentuk topologi Bintang namun secara logis bertopologi Bus. Bila menggunakan MAU maka baik fisik maupun logis bertopologi Bintang.
4. Kelebihan topologi bintang :
a. Karena setiap komponen dihubungkan langsung ke simpul pusat maka pengelolaan menjadi mudah, kegagalan komunikasi mudah ditelusuri.
b. Kegagalan pada satu komponen/terminal tidak mempengaruhi komunikasi terminal lain.
5. Kelemahan topologi bintang:
a. Kegagalan pusat kontrol (simpul pusat) memutuskan semua komunikasi
b. Bila yang digunakan sebagai pusat kontrol adalah HUB maka kecepatan akan berkurang sesuai dengan penambahan komputer, semakin banyak semakin lambat.
4. Topologi Tree (Pohon)
1. Topologi pohon adalah pengembangan atau generalisasi topologi bus. Media transmisi merupakan satu kabel yang bercabang namun loop tidak tertutup.
2. Topologi pohon dimulai dari suatu titik yang disebut “headend”. Dari headend beberapa kabel ditarik menjadi cabang, dan pada setiap cabang terhubung beberapa terminal dalam bentuk bus, atau dicabang lagi hingga menjadi rumit.
3. Ada dua kesulitan pada topologi ini:
a. Karena bercabang maka diperlukan cara untuk menunjukkan kemana data dikirim, atau kepada siapa transmisi data ditujukan.
b. Perlu suatu mekanisme untuk mengatur transmisi dari terminal terminal dalam jaringan.
5. Topologi Mesh (Tak beraturan)
1. Topologi Mesh adalah topologi yang tidak memiliki aturan dalam koneksi. Topologi ini biasanya timbul akibat tidak adanya perencanaan awal ketika membangun suatu jaringan.
2. Karena tidak teratur maka kegagalan komunikasi menjadi sulit dideteksi, dan ada kemungkinan boros dalam pemakaian media transmisi.
6. Topologi Wireless (Nirkabel)
1. Jaringan nirkabel menjadi trend sebagai alternatif dari jaringan kabel, terutama untuk pengembangan LAN tradisional karena bisa mengurangi biaya pemasangan kabel dan mengurangi tugas-tugas relokasi kabel apabila terjadi perubahan dalam arsitektur bangunan dsb. Topologi ini dikenal dengan berbagai nama, misalnya WLAN, WaveLAN, HotSpot, dsb.
2. Model dasar dari LAN nirkabel adalah sbb: Blok terkecil dari LAN Nirkabel disebut Basic Service Set (BSS), yang terdiri atas sejumlah station / terminal yang menjalankan protokol yang sama dan berlomba dalam hal akses menuju media bersama yang sama.
3. Suatu BSS bisa terhubung langsung atau terpisah dari suatu sistem distribusi backbone melalui titik akses (Access Point).
4. Protokol MAC bisa terdistribusikan secara penuh atau terkontrol melalui suatu fungsi kordinasi sentral yang berada dalam titik akses.
5. Suatu Extended Service Set (ESS) terdiri dari dua atau lebih BSS yang dihubungkan melalui suatu sistem distribusi.
6. Interaksi antara LAN nirkabel dengan jenis LAN lainnya digambarkan sebagai berikut:
7. Pada suatu jaringan LAN bisa terdapat LAN berkabel backbone, seperti “Ethernet” yang mendukung server, workstation, dan satu atau lebih bridge / router untuk dihubungkan dengan jaringan lain. Selain itu terdapat modul kontrol (CM) yang bertindak sebagai interface untuk jaringan LAN nirkabel. CM meliputi baik fungsi bridge ataupun fungsi router untuk menghubungkan LAN nirkabel dengan jaringan induk. Selain itu terdapat Hub dan juga modul pemakai (UM) yang mengontrol sejumlah stasiun LAN berkabel.
8. Penggunaan teknologi LAN nirkabel lainnya adalah untuk menghubungkan LAN pada bangunan yang berdekatan.
9. Syarat-syarat LAN nirkabel :
a. Laju penyelesaian: protokol medium access control harus bisa digunakan se-efisien mungkin oleh media nirkabel untuk memaksimalkan kapasitas.
b. Jumlah simpul: LAN nirkabel perlu mendukung ratusan simpul pada sel-sel multipel.
c. Koneksi ke LAN backbone: modul kontrol (CM) harus mampu menghubungkan suatu jaringan LAN ke jaringan LAN lainnya atau suatu jaringan ad-hoc nirkabel.
d. Daerah layanan: daerah jangkauan untuk LAN nirkabel biasanya memiliki diameter 100 hingga 300 meter.
e. Kekokohan dan keamanan transmisi: sistem LAN nirkabel harus handal dan mampu menyediakan sistem pengamanan terutama penyadapan.
10. Teknologi LAN nirkabel:
a. LAN infrared (IR) : terbatas dalam sebuah ruangan karena IR tidak mampu menembus dinding yang tidak tembus cahaya.
b. LAN gelombang radio : terbatas dalam sebuah kompleks gedung, seperti bluetooth, WiFi, dan HomeRF.
c. LAN spektrum penyebaran: beroperasi pada band-band ISM (industrial, scientific, medical) yang tidak memerlukan lisensi.
d. Gelombang mikro narrowband : beroperasi pada frekuensi gelombang mikro yang tidak termasuk dalam spektrum penyebaran.
http://teknik-informatika.com/topologi-jaringan/
Langganan:
Postingan (Atom)
